औद्योगिक ग्रेड USB फ्रेम ग्रैबर MIPI कैप्चर कार्ड D PHY और 8X39 ओएस सपोर्ट

यूएसबी एमआईपीआई फ्रेम ग्रैबर इंडस्ट्रियल ग्रेड डी PHY और 8X39 ओएस सपोर्ट

विशेषताएं:

1दोहरी एमआईपीआई डी/सी-पीएचवाई इमेजिंग इंटरफ़ेस
दो-चैनल छवि अधिग्रहण MIPI D-PHY 1.2 और C-PHY 1.1 प्रोटोकॉल के अनुरूप, उच्च-रिज़ॉल्यूशन सेंसरों के लिए लेन प्रति 6 Gbps तक डेटा दरों का समर्थन करता है।
2. 2×5 कॉन्फ़िगर करने योग्य पावर रेल
10 स्वतंत्र प्रोग्रामेबल आउटपुट (0.8V ∼3.3V, ± 1% सटीकता), जो एक साथ मल्टी-सेंसर पावर ऑप्टिमाइजेशन (जैसे, 2.2V कोर + 1.8V I/O) को सक्षम करते हैं।
3मल्टी-रेंज करंट सेंसिंग
गतिशील शक्ति विश्लेषण के लिए ऑटो-रेंजिंग के साथ 100 एमए से 10 एनए (0.5% एफएस सटीकता) तक सटीक माप।
4. 66-चैनल ओएस टेस्ट मैट्रिक्स
प्रोग्राम करने योग्य लोड स्विचिंग के माध्यम से 66 सिग्नल पथों (संपर्क प्रतिरोध < 1 Ω) पर खुला/संक्षिप्त पता लगाना।
5गतिशील उत्पाद आईडी प्रोग्रामिंग
ऑनबोर्ड ईईपीआरओएम आईओटी/इंडस्ट्री 4.0 ट्रेस करने के लिए 128-बिट अद्वितीय पहचानकर्ता कॉन्फ़िगरेशन का समर्थन करता है।
6. एनालॉग माप इंटरफ़ेस
बाहरी वोल्टेज/वर्तमान निगरानी (जैसे, तापमान, परिवेश शोर) के लिए ±10V इनपुट रेंज के साथ 16-बिट एडीसी।
7वास्तविक समय में रेल निगरानी
निरंतर वोल्टेज फीडबैक (50 kHz सैंपलिंग, ±0.5% सटीकता) ओवरवोल्टेज/अंडरवोल्टेज अलर्ट के साथ।
8. 4-वायर केल्विन बिजली वितरण
2 मीटर के केबलों (4-वायर कॉन्फ़िगरेशन) पर <10 mV वोल्टेज गिरावट के लिए रिमोट सेंसिंग मुआवजा।

स्कीमाः

पावर कनेक्टर का विवरणः

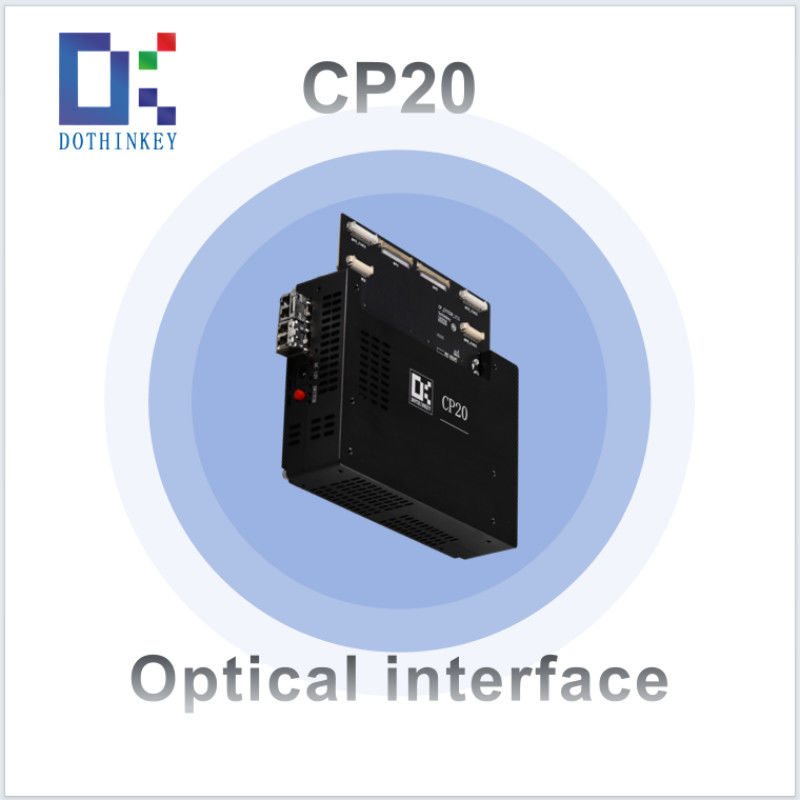

CP20 उत्पाद विनिर्देशः
