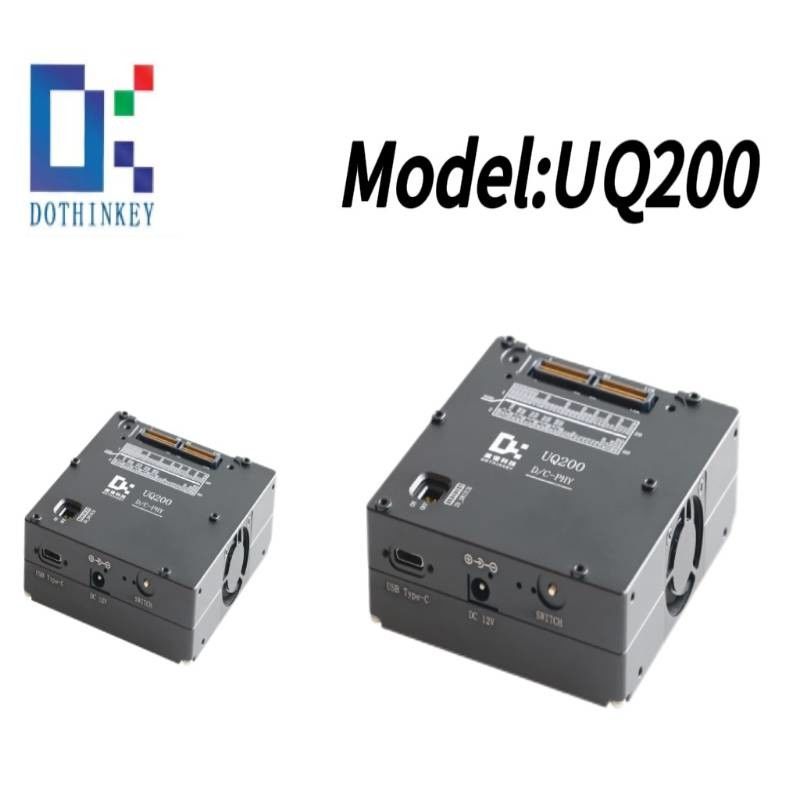

UQ200 Dothinkey For Mobile Phone Camera हाई स्पीड एमआईपीआई कैप्चर कार्ड

मोबाइल फोन कैमरे के लिए UQ200 आवेदन, उच्च गति MIPIC-PHY।

1ग्राउंड कनेक्शन विनिर्देश
UQ200 इमेजिंग सेंसर दोहरी ग्राउंड डोमेन (AGND और DGND) को शामिल करता है। एक एकीकृत ग्राउंड स्कीम को लागू करते समय, AGND और DGND दोनों सेंसर के ग्राउंड टर्मिनल के लिए एक सामान्य कनेक्शन साझा कर सकते हैं।

2.आई2सी इंटरफेस विन्यास
एकीकृत प्रोग्राम करने योग्य पुल-अप प्रतिरोधक (चयन योग्य 560Ω, 1.5kΩ, या 4.7kΩ; फैक्ट्री डिफ़ॉल्ट 1.5kΩ) I2C लाइनों पर उपलब्ध कराए जाते हैं, जो DOVDD का संदर्भ देते हैं।खींच-अप प्रतिरोध फर्मवेयर नियंत्रण के माध्यम से गतिशील रूप से समायोजित किया जा सकता है.

3.GPIO प्रोग्रामेबल इंटरफेस
सॉफ्टवेयर-कॉन्फ़िगर करने योग्य कार्यक्षमता की विशेषता, प्रत्येक GPIO में DOVDD के लिए 4.7kΩ पुल-अप शामिल है। ये पिन प्रोग्राम करने योग्य I / O सेटिंग्स के माध्यम से एप्लिकेशन-विशिष्ट अनुकूलन का समर्थन करते हैं।

4प्रणाली के आधार पर विचार
यह टर्मिनल विशेष रूप से परिधीय बिजली वितरण (सिस्टम ग्राउंड डोमेन) के लिए डिज़ाइन किया गया है, यह सेंसर ग्राउंड नेटवर्क से अलग रहना चाहिए ताकि उचित ओपन/शॉर्ट परीक्षण क्षमता बनाए रखी जा सके।

5. आरक्षित पिन प्रबंधन
इन पिनों को आंतरिक प्रणाली उपयोग के लिए आरक्षित किया गया है, इन पिनों में मालिकाना आंतरिक रूटिंग शामिल है। इन पिनों को अनकनेक्टेड स्थिति में रखें - बाहरी कनेक्शन या इंटर-पिन शॉर्ट्स से बचना चाहिए।

6उत्पाद मॉड्यूल इंटरफ़ेस विवरण आरेख
