उत्पत्ति के प्लेस:
शेन्ज़ेन चीन
ब्रांड नाम:
Dothinkey
प्रमाणन:
CE
मॉडल संख्या:
UQ200

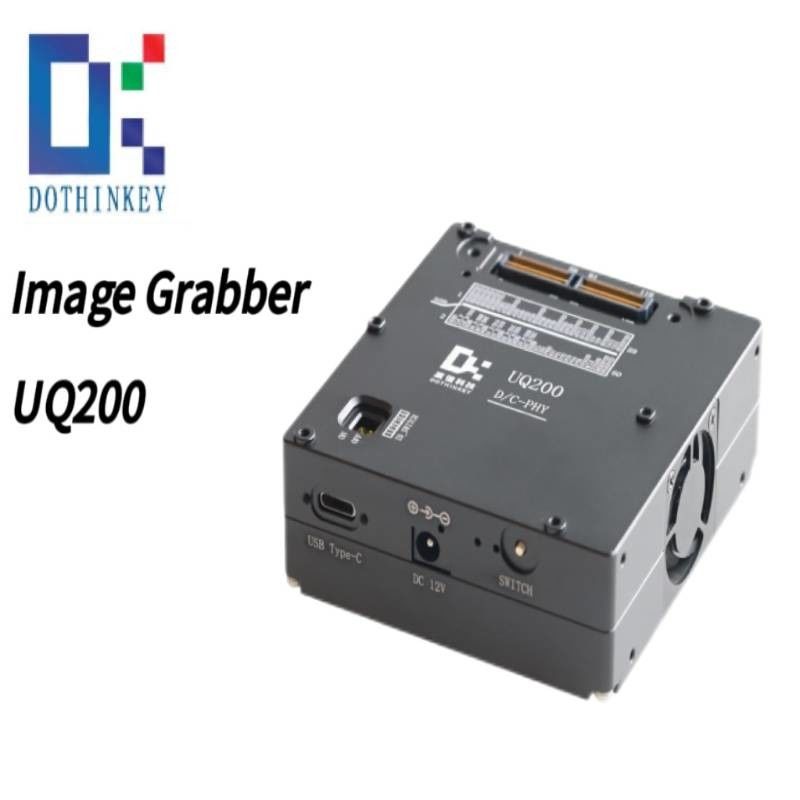

Dothinkey MIPI USB3.1 सीरीज इमेज ग्रैबर पावर सप्लाई DC12V/1A
1डीपीएस पावर सप्लाई विशेषताएं
प्रणाली में निम्नलिखित विनिर्देशों के साथ 7-चैनल प्रोग्राम करने योग्य बिजली की आपूर्ति है
1)एवीडीडी/एएफवीसीसी: 0 से 5V तक समायोज्य आउटपुट, 1A तक की धारा का समर्थन करता है
2)AVDD2/DVDD/VPP2: 0 से 3.3V तक समायोज्य आउटपुट, 1A तक की धारा का समर्थन करता है
3) DOVDD: 0 से 3.3V तक समायोज्य आउटपुट, 0.5A तक का समर्थन कर रहे हैं
4)VAUX: 0 से 8V तक समायोज्य आउटपुट, 1A तक का समर्थन करता है
सभी चैनल लचीले सिस्टम विन्यास के लिए उच्च परिशुद्धता वाले वोल्टेज विनियमन प्रदान करते हैं।
2सामान्य तकनीकी संकेतकों
| सामान्य तकनीकी संकेत | |
| विद्युत आपूर्ति | DC12V/1A |
| बाहरी इंटरफेस ईएसडी सुरक्षा | मानव शरीर का मॉडल (एचबीएम) ≥ ±2000V मशीन का मॉडल (एमएम) ≥ ±200V |
| आकार | 90*85*33 मिमी |
| सेसर संगतता सुविधा | |
| सेंसर इंटरफ़ेस | एमआईपीआई डी-पीएचवाई सीएसआई * 1 MIPI C-PHY CSI * 1 |
| एमआईपीआई दर ① | एमआईपीआई डी-पीएचवाई ≥ 2.5 जीबीपीएस/लेन MIPI C-PHY ≥ 3.5GSps/Trio |
| एमआईपीआई डाटा चैनल | एमआईपीआई डी-पीएचवाई 1/2/4 लेन एमआईपीआई सी-पीएचवाई 1/2/3 ट्रिओ |
| पीसी इंटरफेस+बफर | |
| पीसी संचार इंटरफ़ेस | USB3.1 GEN2 |
| बफर क्षमता | डीडीआर4 4 जीबी |
| सेंसर संचार सूचकांक | |
| I2C दर | 100K~1M |
| एसपीआई की अधिकतम संचार दर | 20 एमबीपीएस |
| सेंसर घड़ी | 6 ~ 99MHz ±0.1MHz |
| सेंसर आईओ स्तर (अनुसरण करें) DOVDD) |
1.2V ~ 3.3V |
| ओएस की विशेषताएं | 29-तरफ़ा ओएस परीक्षण का समर्थन करें |
| पीएसः①यह अधिकतम एमआईपीआई दर है जब मॉड्यूल ट्रांसफर बोर्ड को बिना एक्सटेंशन केबल के सीधे परीक्षण बॉक्स से जोड़ा जाता है। यदि एक्सटेंशन केबल के माध्यम से गुजरता है,अधिकतम एमआईपीआई दर विस्तार केबल और मॉड्यूल से प्रभावित होती है.एडाप्टर बोर्ड और फिक्स्चर का संयुक्त प्रभाव। | |
