उत्पत्ति के प्लेस:
शेन्ज़ेन चीन
ब्रांड नाम:
Dothinkey
प्रमाणन:
CE
मॉडल संख्या:
UQ200

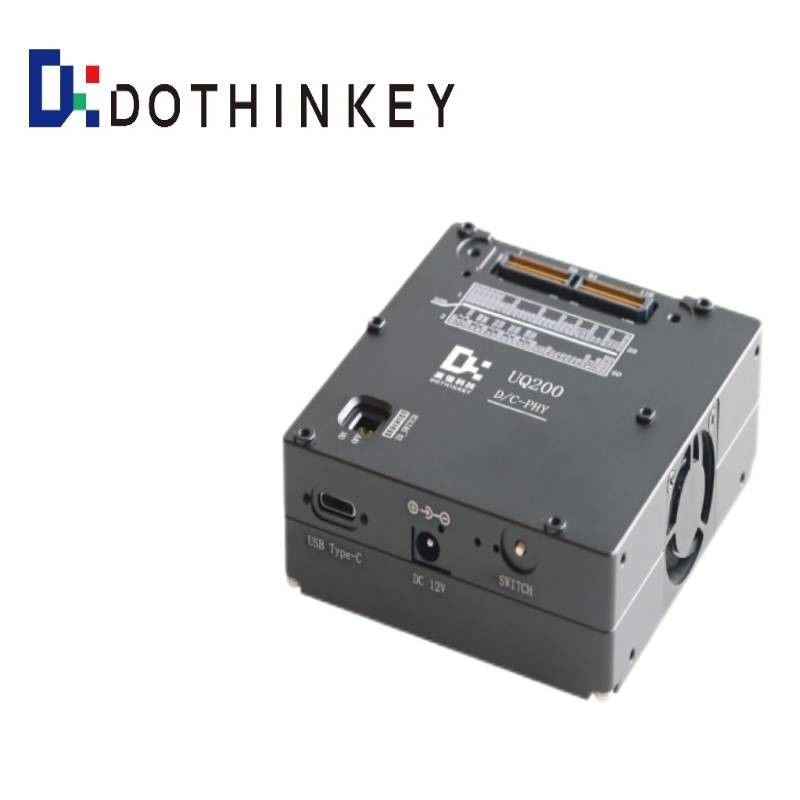

Dothinkey UQ200 हाई स्पीड MIPI D/C-PHY इमेज ग्रैबर USB3.1 सीरीज
1सामान्य तकनीकी संकेतकों
| विद्युत आपूर्ति | DC12V/1A |
| बाहरी इंटरफेस ईएसडी सुरक्षा | मानव शरीर का मॉडल (एचबीएम) ≥ ±2000V मशीन का मॉडल (एमएम) ≥ ±200V |
| आकार | 90*85*33 मिमी |
| सेसर संगतता सुविधा | |
| सेंसर इंटरफ़ेस | एमआईपीआई डी-पीएचवाई सीएसआई * 1 MIPI C-PHY CSI * 1 |
| एमआईपीआई दर ① | एमआईपीआई डी-पीएचवाई ≥ 2.5 जीबीपीएस/लेन MIPI C-PHY ≥ 3.5GSps/Trio |
| एमआईपीआई डाटा चैनल | एमआईपीआई डी-पीएचवाई 1/2/4 लेन एमआईपीआई सी-पीएचवाई 1/2/3 ट्रिओ |
| पीसी इंटरफेस+बफर | |
| पीसी संचार इंटरफ़ेस | USB3.1 GEN2 |
| बफर क्षमता | डीडीआर4 4 जीबी |
| सेंसर संचार सूचकांक | |
| I2C दर | 100K~1M |
| एसपीआई की अधिकतम संचार दर | 20 एमबीपीएस |
| सेंसर घड़ी | 6 ~ 99MHz ±0.1MHz |
| सेंसर आईओ स्तर (अनुसरण करें) DOVDD) |
1.2V ~ 3.3V |
| ओएस की विशेषताएं | 29-तरफ़ा ओएस परीक्षण का समर्थन करें |
| पीएसः①यह अधिकतम एमआईपीआई दर है जब मॉड्यूल ट्रांसफर बोर्ड को बिना एक्सटेंशन केबल के सीधे परीक्षण बॉक्स से जोड़ा जाता है। यदि एक्सटेंशन केबल के माध्यम से गुजरता है,अधिकतम एमआईपीआई दर विस्तार केबल और मॉड्यूल से प्रभावित होती है.एडाप्टर बोर्ड और फिक्स्चर का संयुक्त प्रभाव। | |
2आवेदन
मोबाइल फोन कैमरा, उच्च गति MIPIC-PHY.
3.प्रोग्रामेबल पावर सप्लाई (डीपीएस) विनिर्देश
उपकरण में निम्न प्रमुख विशेषताओं के साथ एक उच्च परिशुद्धता 7-चैनल प्रोग्राम करने योग्य बिजली आपूर्ति प्रणाली शामिल है
1)मल्टी-रेंज वोल्टेज आउटपुट
AVDD/AFVCC: 0-5V समायोज्य @ 1A अधिकतम
AVDD2/DVDD/VPP2: 0-3.3V समायोज्य @ 1A अधिकतम
DOVDD: 0-3.3V समायोज्य @ 500mA अधिकतम
VAUX: 0-8V समायोज्य @ 1A अधिकतम
2)प्रदर्शन विशेषताएं
उच्च-सटीक वोल्टेज विनियमन (± 1%)
कम लहर शोर डिजाइन
प्रोग्राम करने योग्य सॉफ्ट-स्टार्ट कार्यक्षमता
ओवर-करंट/ओवर-वोल्टेज सुरक्षा
3)सिस्टम एकीकरण
स्वतंत्र चैनल नियंत्रण
रिमोट सेंसिंग क्षमता
मल्टी-चैनल ऑपरेशन के लिए सिंक्रनाइज़ेशन समर्थन
नोटः सभी वर्तमान नामित 25°C परिवेश तापमान पर निर्दिष्ट हैं। उच्च तापमान पर गिरावट लागू हो सकती है।
