Dothinkey हाई स्पीड इमेज ग्रैबर UQ200 USB3.0 सीरीज़
1आवेदन
उच्च गति सी-पीएचवाई कैमरा परीक्षण के लिए। उच्च गति सी-पीएचवाई डिबगिंग, सत्यापन और परीक्षण।
1) संचरण गति
750 एमबी/सेकंड की अधिकतम संचरण दर
C-PHY 3.5GSps/Trio
डी-पीएचवाई 2.5Gbps/लेन
यूएसबी 3.1 ट्रांसमिशन
2.डिजाइन गाइड
1) जीएनडी कनेक्शन दिशानिर्देश
UQ200 श्रृंखला छवि सेंसर दो GND प्रकार (AGND और DGND) प्रदान करता है। यदि सेंसर का GND विभाजित नहीं है, तो AGND और DGND को सेंसर के GND पिन से संयुक्त रूप से जोड़ा जा सकता है।
2) I2C पुल-अप प्रतिरोधक विन्यास
I2C पिन में आंतरिक प्रोग्राम करने योग्य पुल-अप प्रतिरोध (4.7KΩ, 1.5KΩ, और 560Ω विकल्प, डिफ़ॉल्ट 1.5KΩ) हैं जो DOVDD तक खींचे जाते हैं। उपयोगकर्ता आवश्यकता के अनुसार सॉफ्टवेयर कार्यों के माध्यम से प्रतिरोध को कॉन्फ़िगर कर सकते हैं।
3) GPIO फ़ंक्शन कॉन्फ़िगरेशन
GPIO पिन DOVDD के लिए एक आंतरिक 4.7KΩ पुल-अप प्रतिरोध के साथ लचीली कार्यात्मक विन्यास का समर्थन करते हैं। उपयोगकर्ता अनुप्रयोग आवश्यकताओं के आधार पर सॉफ्टवेयर के माध्यम से अपनी कार्यक्षमता को परिभाषित कर सकते हैं।
4) सिस्टम-स्तरीय जीएनडी सावधानियां
यह पिन परिधीय बिजली की आपूर्ति (सिस्टम-स्तरीय जीएनडी) के लिए समर्पित है और सेंसर के जीएनडी से सीधे जुड़ा नहीं होना चाहिए। ऐसा करने से ओपन/शॉर्ट (ओएस) परीक्षण कार्यक्षमता में हस्तक्षेप हो सकता है।
5) आरक्षित पिन हैंडलिंग
यह पिन आंतरिक उपयोग के लिए आरक्षित है और इसमें विशेष आंतरिक कनेक्शन हैं। इसे अन्य पिनों के साथ शॉर्ट सर्किट न करें या बाहरी कनेक्शन न करें। इसे तैरते रहना चाहिए।
3.बाहरी इंटरफ़ेस वितरण आरेख

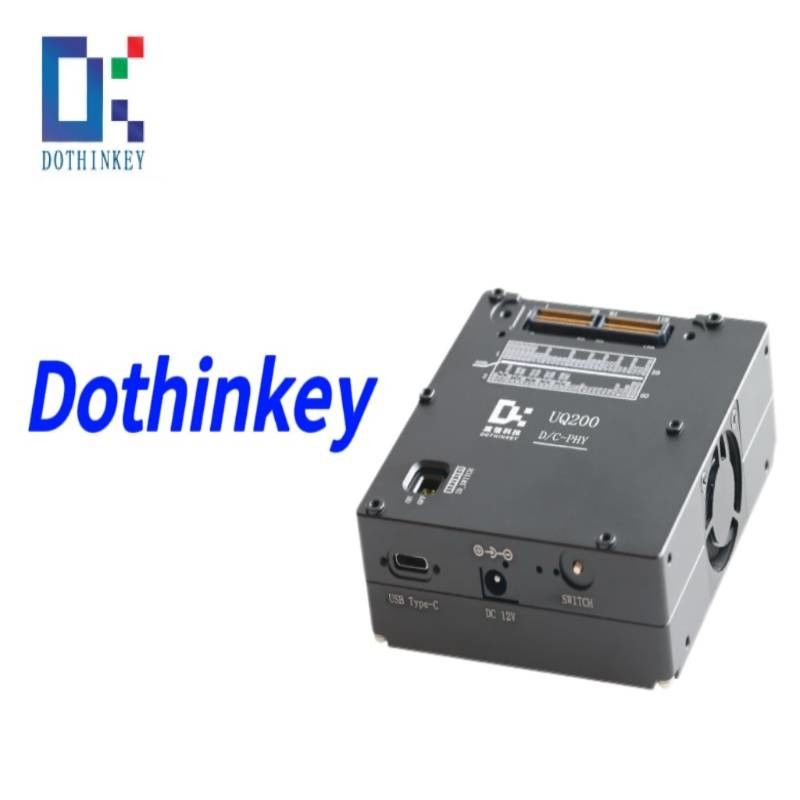

4. UQ200 मुख्य दृश्य
