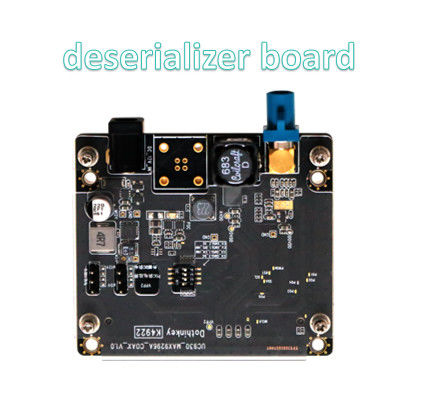

fpd लिंक iii deserializer एमआईपीआई

1.पीओसी बिजली आपूर्ति प्रणाली

यह डिकोडर बोर्ड का उपयोग करता हैवीपीपी2 पावर सप्लाईइस मोड में, कोई बाहरी पावर एडाप्टर की आवश्यकता नहीं है, क्योंकि यह सीधे परीक्षण प्रणाली के माध्यम से संचालित किया जा सकता है, डिवाइस कनेक्शन प्रक्रिया को सरल बनाता है।

वैकल्पिक बाहरी बिजली आपूर्ति समाधान:

• जब स्वतंत्र बिजली की आपूर्ति की जरूरत है, कृपया एक12V/1A DC पावर एडाप्टरऑनबोर्ड डीसी सॉकेट से जुड़ा हुआ।

• ऑनबोर्ड जंपर कैप के माध्यम से आउटपुट वोल्टेज का चयन करेंः

  • स्थिति A:12V DC आउटपुट

  • स्थिति B:5V सीसी आउटपुट

• नोट: शॉर्ट सर्किट के जोखिम से बचने के लिए पावर मोड स्विच करने से पहले सिस्टम को बंद करना सुनिश्चित करें।

2.कोर चिप पावर विनिर्देश

MAX9296A डिकोडर चिप को सटीकचार स्वतंत्र बिजली आपूर्ति, जो सभी परीक्षण बॉक्स द्वारा प्रदान किए जाने चाहिए और निम्नलिखित मापदंडों का सख्ती से पालन करना चाहिएः

महत्वपूर्ण परिचालन आवश्यकताएं:

• चालू करने से पहले एक मल्टीमीटर के साथ सभी बिजली आपूर्ति वोल्टेज की जाँच करें।

• जब सिस्टम चालू हो तब पावर जंपर्स को समायोजित न करें।

• सीमाओं से अधिक वोल्टेज चिप को स्थायी क्षति का कारण बन सकती है।

3.इंटरफ़ेस तकनीकी विनिर्देश

बोर्ड ने औद्योगिक स्तर के कनेक्शन समाधान को अपनाया:

• भौतिक इंटरफ़ेस: 44-पिन दो पंक्ति पिन हेडर (2.54 मिमी मानक पिच)

• सिग्नल प्रोटोकॉल: एमआईपीआई सीएसआई-2 मानक के अनुरूप

• संगत उपकरण: हमारे परीक्षण बॉक्स उत्पादों की पूरी श्रृंखला के लिए उपयुक्त

• सुरक्षा डिजाइन:

  • ईएसडी सुरक्षा रेटिंगः ±8kV संपर्क डिस्चार्ज

  • सोने से ढकी पिन लंबे समय तक संपर्क विश्वसनीयता सुनिश्चित करते हैं
