उत्पत्ति के प्लेस:
शेन्ज़ेन चीन
ब्रांड नाम:
Dothinkey
प्रमाणन:
CE
मॉडल संख्या:
Bu18rm41-c

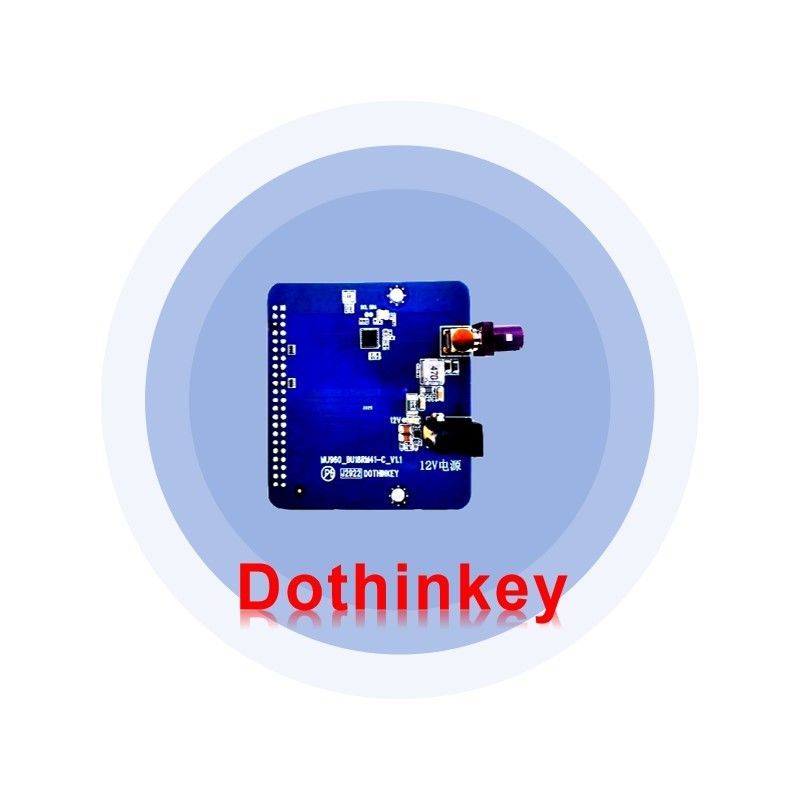

BU18RM41-C Deserializer बोर्ड और मानक MIPI समर्थन के साथ हाई-स्पीड इमेज ग्रेपर
1)बिजली की आवश्यकताएं
• पीओसी आपूर्तिः 12 वी/1 ए डीसी इनपुट (डीसी पावर जैक के माध्यम से)
• आईसी पावरः 1.8V DOVDD केवल (महत्वपूर्ण वोल्टेज सीमा)
2) महत्वपूर्ण चेतावनी
• BU18RM41-C चिप ओवरवोल्टेज के प्रति संवेदनशील है
• सक्रिय करने से पहले हमेशा 1.8V सेटिंग की जाँच करें
3)इंटरफेस विनिर्देश
• एमआईपीआई संगत 44-पिन कनेक्टर
• 2.54 मिमी पिच दो पंक्ति हेडर डिजाइन
4)सर्वश्रेष्ठ प्रथाएं
• पूर्व-पावर वोल्टेज की जांच करें
• एंटी-स्टेटिक हैंडलिंग प्रक्रियाओं का उपयोग करें
• कनेक्शन के लिए पिनआउट आरेख देखें
तकनीकी संकेतकों का प्रयोग
| विद्युत विनिर्देश | |
| विद्युत आपूर्ति (DC सोकेट विद्युत आपूर्ति मोड) | DC12V/1A |
| डेसेरियलाइज़र बोर्ड मॉड्यूल की संगतता विशेषताएं | |
| मॉड्यूल इंटरफ़ेस | रोहम क्लॉकलेस लिंक-बीडीइ समाक्षीय |
| घड़ी रहित लिंक-बीडीइ दर | 3.6G/लेन (max) |
| अन्य इंटरफ़ेस विवरण | |
| मानक एमआईपीआई इंटरफेस के साथ समर्थन परीक्षण किट | |
| सेंसर संचार सूचकांक | |
| मैं2सी दर | 100KHz~1MHz |
| BU18RM41-C IO स्तर मानक | 1.8v |
| पीओसी पावर सप्लाई | |
| बिजली आपूर्ति मोड का समर्थन करें | 12V DC सॉकेट द्वारा प्रदान किया जाता है |
