उत्पत्ति के प्लेस:
शेन्ज़ेन चीन
ब्रांड नाम:
dothinkey
प्रमाणन:
CE
मॉडल संख्या:
MAX9296A

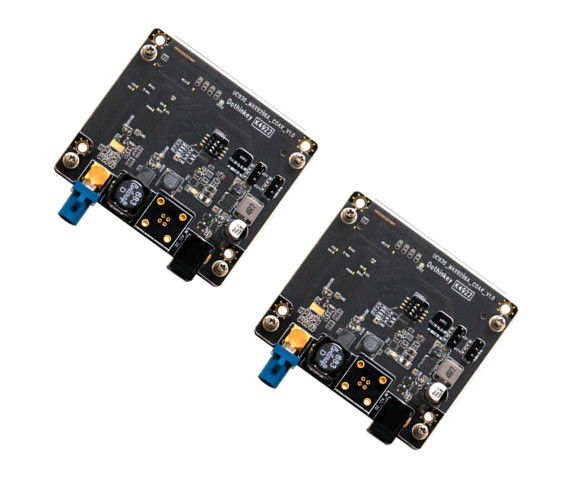

(1) POC बिजली की आपूर्ति के बारे मेंः यह डिकोडर बोर्ड डिफ़ॉल्ट रूप से POC को बिजली देने के लिए VPP2 का उपयोग करता है, और इस समय DC बेस के लिए एक बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है। यदि आवश्यक हो,एक बाहरी बिजली की आपूर्ति का उपयोग कर, DC सॉकेट 12V/1A से संचालित होता है, और फिर जंपर कैप के माध्यम से POC को संचालित करने के लिए DC12V या DC5V का चयन किया जाता है।
(2) डीकोडर बोर्ड चिप पावर सप्लाई के बारे मेंः इस डीकोडर बोर्ड पर MAX9296A चिप चार पावर सप्लाई के साथ परीक्षण बॉक्स द्वारा आपूर्ति की जाती है।परीक्षण बॉक्स इस क्वाड बिजली की आपूर्ति के साथ विन्यस्त किया जाना चाहिए, AVDD=1.8V, DOVDD=3.3V, DVDD=1.2V, AFVCC=1.2V. ड्राइंग ऑपरेशन से पहले यह सुनिश्चित करना आवश्यक है कि MAX9296A चिप को नुकसान से बचने के लिए वोल्टेज निर्दिष्ट सीमा से अधिक न हो।
(3) इंटरफेस के बारे मेंः यह डिकोडर बोर्ड हमारे परीक्षण बॉक्स उत्पादों के मानक MIPI इंटरफेस के साथ डॉकिंग के लिए 2.54 मिमी पिच, डबल-पंक्ति 44PIN पिन हेडर इंटरफ़ेस को अपनाता है।
