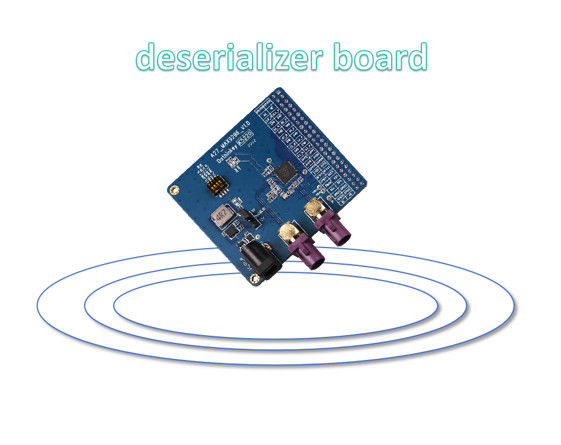

टीआई बोर्ड एमआईपीआई

1पीओसी बिजली आपूर्ति विकल्प

• दो मोड (J6 द्वारा चयनित):

  • डीसी सॉकेटः

    • बाहरी आवश्यकता होती है12V/1A एडाप्टर.

    • प्रयोगJ5चुनने के लिए12V या 5VPOC शक्ति के लिए (कारखाना डिफ़ॉल्टः5Vक्लाइंट मॉड्यूल की सुरक्षा के लिए) ।

  • परीक्षण बॉक्स बिजली की आपूर्तिः

    • कोई बाहरी एडाप्टर आवश्यक नहीं है।

    • POC वोल्टेज के माध्यम से विन्यस्तएपी सेटिंग्स(J5 विकलांग)

    • के लिएUC930 परीक्षण बॉक्स, पीओसी रेंजः4V18V.

2. MAX9296 चिप पावर सप्लाई

• चार पावर रेल (परीक्षण बॉक्स द्वारा आपूर्ति की जानी चाहिए):

  • AFVCC और DVDD:पर तय1.2V(एपी सेटिंग)

  • एवीडीडी:पर तय1.8V(एपी सेटिंग)

  • डीओवीडीडी:समायोज्य1.8V3.3Vआवश्यकतानुसार) ।

• चेतावनीःसुनिश्चित करें कि वोल्टेज सही ढंग से सेट हैंचालू होने से पहलेचिप क्षति से बचने के लिए।

3. इंटरफ़ेस

• 44-पिन दो पंक्ति हेडर (2.54 मिमी पिच)परीक्षण बक्से के साथ एमआईपीआई इंटरफेस संगतता के लिए।

4. MAX9296 युग्मन लचीलापन

• समर्थनजीएमएसएल1/जीएमएसएल2 सीरियलाइज़रलेकिन आवश्यकता होती हैविभिन्न रजिस्टर विन्यासप्रत्येक सीरियलाइज़र मॉडल के लिए।

5. डीआईपी स्विच विन्यास

• 4-इन-1 डीआईपी स्विच:प्रत्येक स्विच एक अद्वितीय हार्डवेयर फ़ंक्शन को नियंत्रित करता है।

• नियम:

  • केवलएक स्विचपर सेट किया जा सकता हैचालूएक समय में।

  • बोर्ड को फिर से चालू करेंडीआईपी सेटिंग्स को बदलने के बाद परिवर्तन प्रभावी होने के लिए।

प्रमुख सिफारिशें:

• सत्यापित करेंपीओसी वोल्टेज आवश्यकताएंबिजली मोड का चयन करने से पहले परीक्षण किए जा रहे मॉड्यूल का।

• दो बार जाँचेंMAX9296 पावर रेल सेटिंग्सक्षति को रोकने के लिए एपी विन्यास में।

• रजिस्टर आरंभ में संघर्ष से बचने के लिए डीआईपी स्विच दिशानिर्देशों का पालन करें.
