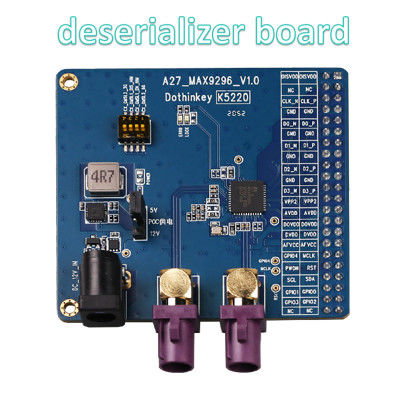

GMsl deserializer एमआईपीआई

(1) पीओसी बिजली आपूर्ति के बारे मेंः डीकोडर बोर्ड पीओसी बिजली आपूर्ति के लिए डीसी सॉकेट या परीक्षण बॉक्स के दो बिजली आपूर्ति मोड का उपयोग कर सकता है (जे 6 द्वारा चयनित), जहां डीसी सॉकेट बिजली आपूर्ति का चयन किया जाता है,डिकोडर बोर्ड को एक बाहरी 12V/1A पावर एडाप्टर को अलग से जोड़ने की आवश्यकता है, और फिर 12V या 5V को POC पावर सप्लाई के रूप में J5 तक चुनें; परीक्षण कक्ष के लिए पावर सप्लाई का चयन करते समय,डिकोडर बोर्ड को एक अलग बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है और पीओसी को एपी कॉन्फ़िगरेशन के माध्यम से बिजली देने के लिए कॉन्फ़िगर किया जा सकता है (इस मामले में J5 जंप कैप विफल हो जाता है), और UC930 परीक्षण कक्ष के लिए, POC आपूर्ति रेंज को 4V से 18V तक सेट किया जा सकता है। J5 और J6 की स्थिति नीचे दिए गए चित्र में दिखाई गई है,हमारे कारखाने डिफ़ॉल्ट सेटिंग डीसी सॉकेट के 5V आउटपुट है (ताकि ग्राहक मॉड्यूल बाहर जला नहीं), उपयोगकर्ताओं को उपयोग से पहले परीक्षण किए जा रहे मॉड्यूल की वास्तविक बिजली आपूर्ति आवश्यकताओं के अनुसार उपयुक्त पीओसी बिजली की आपूर्ति चुननी चाहिए।

(2) डिकोडर बोर्ड चिप के बिजली आपूर्ति के बारे मेंः इस डिकोडर बोर्ड पर MAX9296 चिप को चार बिजली आपूर्ति के साथ बाहरी रूप से स्थापित करने की आवश्यकता है,और चार बिजली की आपूर्ति परीक्षण बॉक्स से संचालित किया जाना चाहिए, जहां AFVCC और DVDD को AP के अंत में 1.2V पर तय किया जाना चाहिए, AVDD को AP के अंत में 1.8V पर तय किया जाना चाहिए, DOVDD को आवश्यकता के अनुसार 1.8-3.3V के दायरे में सेट किया जाना चाहिए,यदि पीए में अन्य वोल्टेज सेटिंग्स हैं, कृपया अनदेखा करें. ड्राइंग बनाने से पहले, यह सुनिश्चित किया जाना चाहिए कि इन चैनलों के वोल्टेज MAX9296 चिप को नुकसान से बचने के लिए निर्दिष्ट सीमा पर सेट नहीं है।

(3) इंटरफेस के बारे में: डिकोडर बोर्ड ने हमारे टेस्ट बॉक्स उत्पादों के मानक एमआईपीआई इंटरफेस के साथ डॉकिंग के लिए 2.54 मिमी पिच, दो पंक्तियों वाला 44PIN पिन हेडर आरक्षित किया है।

(4) MAX9296 के बारे मेंः आधिकारिक जानकारी के अनुसार, MAX9296 को सैद्धांतिक रूप से विभिन्न GMSL1/GMSL2 सीरियलाइज़रों के साथ जोड़ा जा सकता है, और जब विभिन्न GMSL सीरियलाइज़रों के साथ जोड़ा जाता है,विभिन्न रजिस्टर पैरामीटर समूहों को विन्यस्त करने की आवश्यकता है.

(5) डीआईपी स्विच के बारे मेंः डीकोडर बोर्ड का डीआईपी स्विच एक 4-इन-1 डीआईपी स्विच है, प्रत्येक एक स्वतंत्र हार्डवेयर सेटिंग का प्रतिनिधित्व करता है,प्रत्येक हार्डवेयर सेटिंग पावर-ऑन आरंभिकरण रजिस्टर सेटिंग के एक विशेष कार्य के अनुरूप है, एक समय में केवल एक डीआईपी बिट को "ऑन" स्थिति में सेट करने की अनुमति है, और प्रत्येक डीआईपी बिट सेट होने के बाद, इस सेटिंग को प्रभावी बनाने के लिए डिकोडर बोर्ड को फिर से चालू करने की आवश्यकता है।
