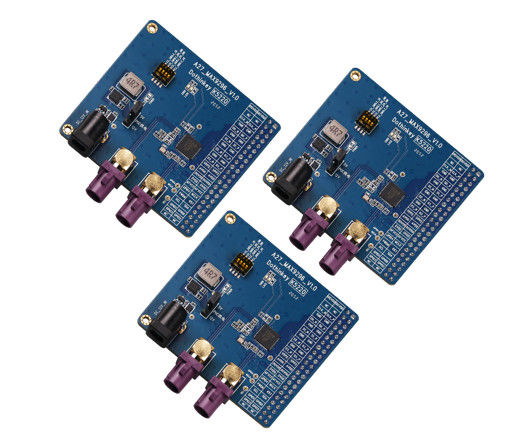

छवि सेंसर बोर्ड MIPI

(1) POC बिजली आपूर्ति के बारे में: यह डिकोडर बोर्ड POC बिजली आपूर्ति के लिए DC सॉकेट या परीक्षण बॉक्स के दो बिजली आपूर्ति मोड का उपयोग कर सकता है (J6 द्वारा चयनित), जिसमें जब DC सॉकेट बिजली आपूर्ति का चयन किया जाता है,डिकोडर बोर्ड को एक बाहरी 12V/1A पावर एडाप्टर से अलग से जोड़ा जाना चाहिए, और फिर 12V या 5V को POC पावर सप्लाई के रूप में J5 के माध्यम से चुनें; परीक्षण बॉक्स की पावर सप्लाई का चयन करते समय, डिकोडर बोर्ड को एक अलग बाहरी पावर सप्लाई की आवश्यकता नहीं होती है,और पीओसी के लिए बिजली की आपूर्ति करने के लिए कॉन्फ़िगर किया जा सकता है एपी विन्यास के माध्यम से (इस समय, J5 कूद टोपी विफल रहता है), और UC930 परीक्षण बॉक्स के लिए, POC बिजली की आपूर्ति सीमा 4V से 18V तक सेट की जा सकती है।हमारे कारखाने डिफ़ॉल्ट सेटिंग डीसी सीट के 5V आउटपुट है (ग्राहक मॉड्यूल जला से बचने के लिए), उपयोगकर्ताओं को उपयोग से पहले परीक्षण के तहत मॉड्यूल की वास्तविक बिजली की आपूर्ति आवश्यकताओं के अनुसार उपयुक्त पीओसी बिजली की आपूर्ति चुननी चाहिए।इस डिकोडर बोर्ड पर MAX9296 चिप चार बिजली की आपूर्ति के साथ बाहरी रूप से आपूर्ति की जरूरत है, और चार बिजली आपूर्ति परीक्षण बॉक्स से संचालित की जानी चाहिए, जिसमें AFVCC और DVDD को AP अंत में 1.2V, AVDD को AP अंत में 1.8V पर तय किया जाना चाहिए,DOVDD को 1 के दायरे में सेट किया जाना चाहिए.8-3.3V के रूप में जरूरत है, अगर वहाँ एपी में अन्य वोल्टेज सेटिंग्स हैं, कृपया अनदेखा करें। ड्राइंग ऑपरेशन से पहले,यह सुनिश्चित करना आवश्यक है कि इन चैनलों के वोल्टेज सेटिंग्स MAX9296 चिप को नुकसान से बचने के लिए निर्दिष्ट सीमा से अधिक नहीं हैं.

(3) इंटरफेस के बारे मेंः यह डिकोडर बोर्ड हमारे परीक्षण बॉक्स उत्पादों के मानक MIPI इंटरफेस के साथ डॉकिंग के लिए 2.54 मिमी पिच, डबल-पंक्ति 44PIN पिन हेडर इंटरफ़ेस आरक्षित करता है।

(4) MAX9296 के बारे मेंः आधिकारिक जानकारी के अनुसार, max9296 को सैद्धांतिक रूप से विभिन्न gmsl1/gmsl2 सीरियलाइज़रों के साथ जोड़ा जा सकता है, और जब विभिन्न gmsl सीरियलाइज़रों के साथ जोड़ा जाता है,विभिन्न रजिस्टर पैरामीटर समूहों को विन्यस्त करने की आवश्यकता है.

(5) डीआईपी स्विच के बारे मेंः डीकोडर बोर्ड का डीआईपी स्विच एक चार-इन-वन डीआईपी स्विच है, प्रत्येक एक स्वतंत्र हार्डवेयर सेटिंग का प्रतिनिधित्व करता है,प्रत्येक हार्डवेयर सेटिंग रजिस्टर सेटिंग ऑपरेशन के चालू प्रारंभ के एक विशेष कार्य के अनुरूप है, प्रत्येक बार केवल एक डीआईपी बिट्स को "ऑन" पक्ष पर डायल करने की अनुमति है, और प्रत्येक डीआईपी बिट सेट होने के बाद, इस सेटिंग को प्रभावी बनाने के लिए डिकोडर बोर्ड को फिर से चालू करने की आवश्यकता है।
