एकाधिक पावर सप्लाई इमेज फ्रेम ग्रैबर DC12V 3A DDR4_16Gbit बफर क्षमता

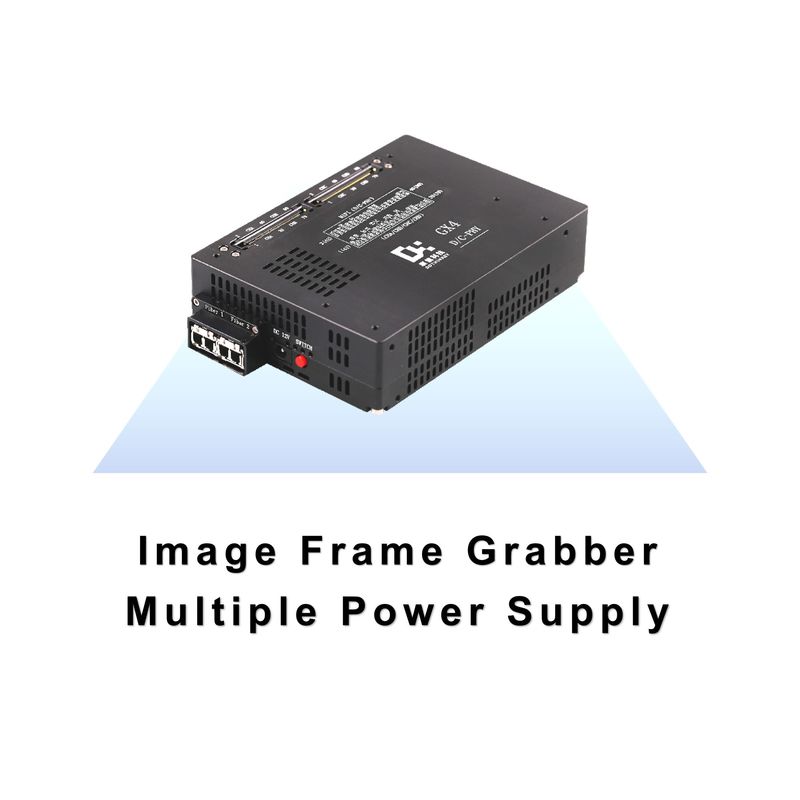

एकाधिक पावर सप्लाई इमेज फ्रेम Grabber

निम्नलिखित GX4 इमेज फ्रेम ग्रैबर में इन MIPI चैनल संबंधित मापदंडों के अर्थ हैंः

एमआईपीआई चैनल मान
4C: यह दर्शाता है कि 4 C-PHY चैनल हैं।
4D: इंगित करता है कि 4 D-PHY चैनल हैं।
3D+1C: यह दर्शाता है कि 3 डी-पीएचवाई चैनल और 1 सी-पीएचवाई चैनल हैं।
3C+1D: यह दर्शाता है कि 3 C-PHY चैनल और 1 D-PHY चैनल हैं।
2D+2C: यह दर्शाता है कि 2 D-PHY चैनल और 2 C-PHY चैनल हैं।

एमआईपीआई डी-पीएचवाई 1/2/4 लेन

डी-पीएचवाईः

एक भौतिक परत इंटरफ़ेस मानक आमतौर पर मोबाइल एप्लिकेशन प्रोसेसर और कैमरों और डिस्प्ले जैसे परिधीय उपकरणों के बीच उच्च गति डेटा हस्तांतरण के लिए उपयोग किया जाता है।

लेनः

डी-पीएचवाई में, डेटा एक लेन के माध्यम से प्रेषित किया जाता है, प्रत्येक लेन में अंतर सिग्नलिंग लाइनों की एक जोड़ी होती है। 1/2/4 लेन का अर्थ है कि क्रमशः 1, 2 या 4 लेन डेटा ट्रांसमिशन के लिए समर्थित हैं।

एमआईपीआई सी-पीएचवाई 1/2/3 ट्रिओ

सी-पीएचवाईः

डी-पीएचवाई की तुलना में उच्च डेटा संचरण दक्षता और बैंडविड्थ के साथ एमआईपीआई गठबंधन द्वारा पेश किया गया एक नया भौतिक परत इंटरफ़ेस मानक।

त्रिगुटः

सी-पीएचवाई में, डी-पीएचवाई में अंतर जोड़े का उपयोग करने के बजाय तीन सिग्नलिंग लाइनों के समूह (यानी, एक त्रिगुट) पर डेटा प्रेषित किया जाता है। 1/2/3 त्रिगुट का अर्थ है कि यह 1, 2,या 3 त्रिगुट, क्रमशः
