उत्पत्ति के प्लेस:
शेन्ज़ेन, चीन
ब्रांड नाम:
Dothinkey
प्रमाणन:
CE
मॉडल संख्या:
CP20

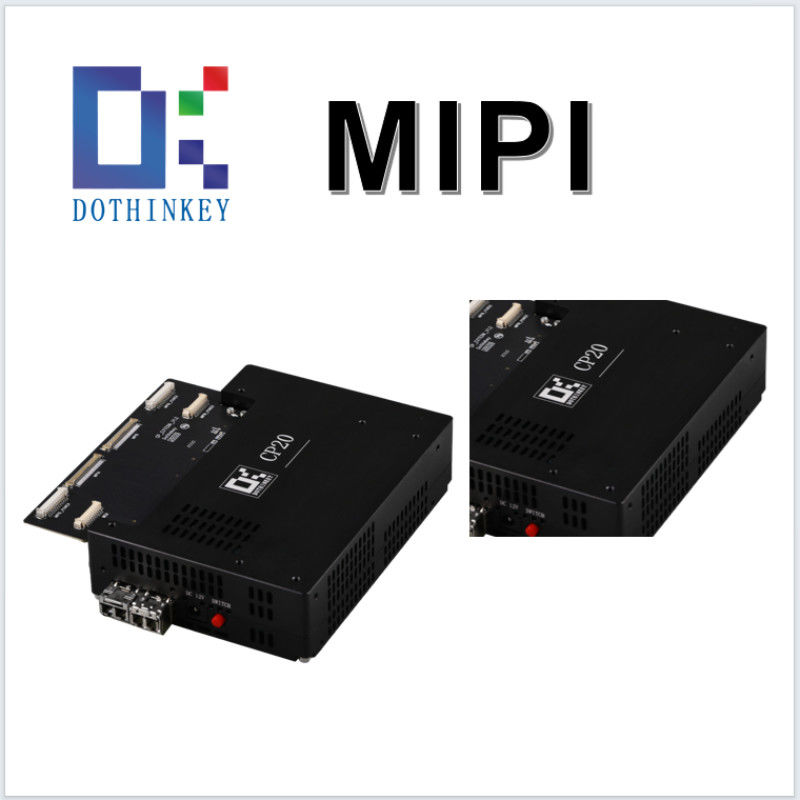

डीएसपी समाधान के लिए ऑटोमोटिव इमेज फ्रेम ग्रैबर एमआईपीआई सीएसआई ऑप्टिकल इंटरफ़ेस
विशेषताएं:
1दोहरी एमआईपीआई डी/सी-पीएचवाई इंटरफ़ेस
दो-चैनल MIPI D-PHY/C-PHY प्रोटोकॉल के माध्यम से उच्च गति छवि अधिग्रहण।
2. 2×5 प्रोग्राम करने योग्य पावर रेल
मल्टी-सेंसर संगतता के लिए 10 स्वतंत्र वोल्टेज चैनल (2.2V कॉन्फ़िगर करने योग्य)
3मल्टी-रेंज करंट डिटेक्शन
सटीक माप mA से nA तक < 1% त्रुटि मार्जिन के साथ।
4. 66-चैनल ओएस परीक्षण
66 सिग्नल पथों पर खुला/छोटा दोष का पता लगाना।
5प्रोग्राम करने योग्य उत्पाद आईडी
स्वचालित प्रणाली एकीकरण के लिए अद्वितीय उपकरण पहचान।
6. एनालॉग सिग्नल इंटरफ़ेस
सहायक निदान के लिए बाहरी वोल्टेज/वर्तमान इनपुट।
7सेंसर वोल्टेज निगरानी
वास्तविक समय में रेल माप (±0.5% सटीकता)
8. 4-वायर केल्विन मुआवजा
लाइन प्रतिरोध प्रभावों को शून्य करने के लिए दूरस्थ वोल्टेज सेंसिंग।
स्कीमाः
आयाम:
CP20 उत्पाद विनिर्देशः
| पिन संख्या | पिन नाम | पिन प्रकार | कार्य |
| A14 | A_AGND | शक्ति | छवि सेंसर एनालॉग जीएनडी |
| A15 | A_AVDD2 | शक्ति | छवि सेंसर एनालॉग जीएनडी |
| A16 | A_AVDD2 | शक्ति | छवि सेंसर एनालॉग पावर सप्लाई |
| A17 | A_AVDD2 | शक्ति | छवि सेंसर एनालॉग पावर सप्लाई |
| A18 | A_AVDD2_FB | इनपुट | छवि सेंसर एनालॉग बिजली की आपूर्ति दूरस्थ केल्विन मुआवजा प्रतिक्रिया पिन |
| A19 | A_DGND | शक्ति | छवि सेंसर एनालॉग जीएनडी |
| A20 | A_ADC1 | इनपुट | छवि सेंसर संदर्भ वोल्टेज मापने की पिन |
| A21 | A_ADC2 | इनपुट | छवि सेंसर संदर्भ वोल्टेज मापने की पिन |
| A22 | A_ADC3 | इनपुट | छवि सेंसर संदर्भ वोल्टेज मापने की पिन |
| A23 | A_ADC4 | इनपुट | छवि सेंसर संदर्भ वोल्टेज मापने की पिन |
| A24 | A_DGND | शक्ति | छवि सेंसर एनालॉग जीएनडी |
| A25 | ए_पीओएल | आई/ओ | इमेज सेंसर डिजिटल जीएनडी |
| A26 | B_DOVDD | शक्ति | छवि सेंसर 10 बिजली की आपूर्ति. |
