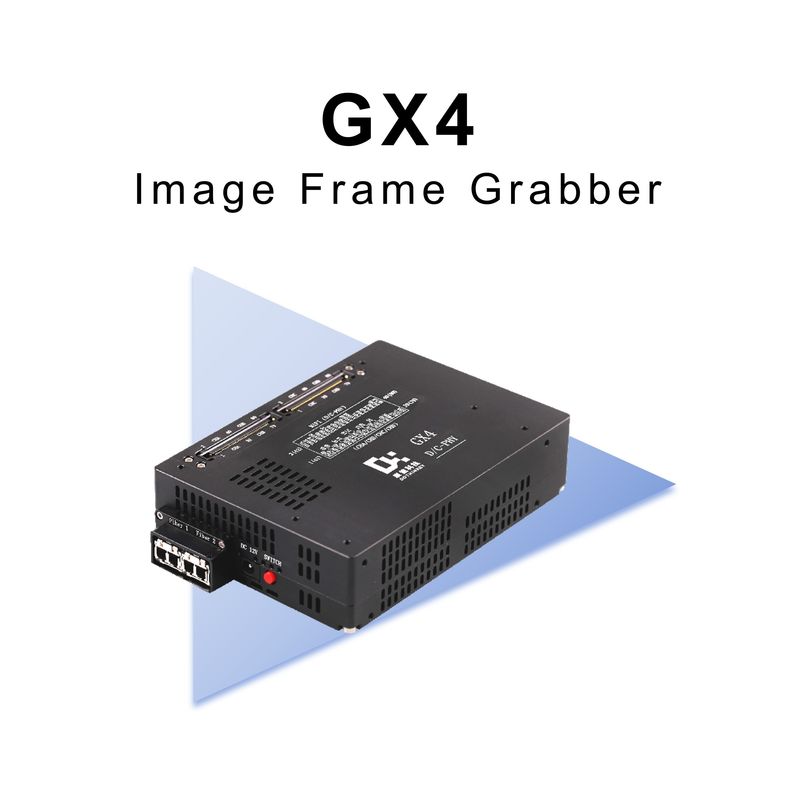

GX4 डॉथिनकी फ्रेम ग्रैबर 4 चैनल D/C-PHY MIPI फ्रेम ग्रैबर

GX4 इमेज फ्रेम ग्रैबर परिचय

डॉथिनकी जीएक्स4 इमेज फ्रेम ग्रैबर निम्नलिखित लाभों के साथ 4-चैनल एमआईपीआई डी/सी-पीएचवाई छवि अधिग्रहण का उपयोग करता हैः

उच्च संगतता
सी-पीएचवाई और डी-पीएचवाई मॉड्यूल के एक साथ परीक्षण का समर्थन करता है, जिससे उत्पादन लाइन अधिक लचीली हो जाती है और इमेज फ्रेम ग्रैबर के लगातार प्रतिस्थापन की आवश्यकता समाप्त हो जाती है।

वोल्टेज समायोजन विभिन्न मॉड्यूल के एलपी सीमा के अनुसार निर्धारित किया जा सकता है, मॉड्यूल गुणवत्ता के सटीक कार्ड नियंत्रण।

डाटा ट्रांसमिशन की मजबूत क्षमता
MIPI D-PHY दर 1.9Gbps/Lane तक, MIPI C-PHY दर 1.5Gsps/Trio तक, उच्च गति पर छवि डेटा प्रेषित कर सकती है।

4-चैनल डिजाइन मल्टी-कैमरा मॉड्यूल की परीक्षण आवश्यकताओं को पूरा करने के लिए कई छवि डेटा का एक साथ अधिग्रहण करने की अनुमति देता है।

उच्च अधिग्रहण और प्रसंस्करण दक्षता
डीडीआर4_16जीबीट बफर से लैस, यह डेटा हानि के जोखिम को कम करने और अधिग्रहण और प्रसंस्करण की दक्षता में सुधार करने के लिए अस्थायी रूप से बड़ी मात्रा में छवि डेटा संग्रहीत कर सकता है।

हाई स्पीड कनेक्टर इंटरफेस (मॉड्यूल-टू-बोर्ड एंड कनेक्टर मॉडल FX18-80P-0.8SV) स्थिर और विश्वसनीय डेटा ट्रांसमिशन सुनिश्चित करता है।

बहु-चैनल स्वतंत्र नियंत्रण
4 चैनलों को स्वतंत्र रूप से नियंत्रित किया जा सकता है और विभिन्न परीक्षण परिदृश्यों की जरूरतों को पूरा करने के लिए लचीले ढंग से संयुक्त किया जा सकता है।

विभिन्न प्रकार के चैनल संयोजनों का समर्थन करता है, जैसे कि 4C, 4D, 3D+1C, 3C+1D या 2D+2C, आदि, विभिन्न कैमरा मॉड्यूल के चैनल विन्यास के अनुकूल।

उत्पादन दक्षता में सुधार
4 मॉड्यूलों की एक साथ रोशनी का समर्थन करते हुए, यह एक ही समय में कई कैमरा मॉड्यूल का परीक्षण कर सकता है, जो उत्पादन दक्षता में काफी सुधार करता है।

सेंसर समायोज्य बिजली की आपूर्ति के 7 * 4 चैनलों से लैस, जो पूरी तरह से मॉड्यूल की बिजली की आपूर्ति की आवश्यकताओं को पूरा कर सकते हैं और परीक्षण प्रक्रिया की स्थिरता सुनिश्चित कर सकते हैं।
