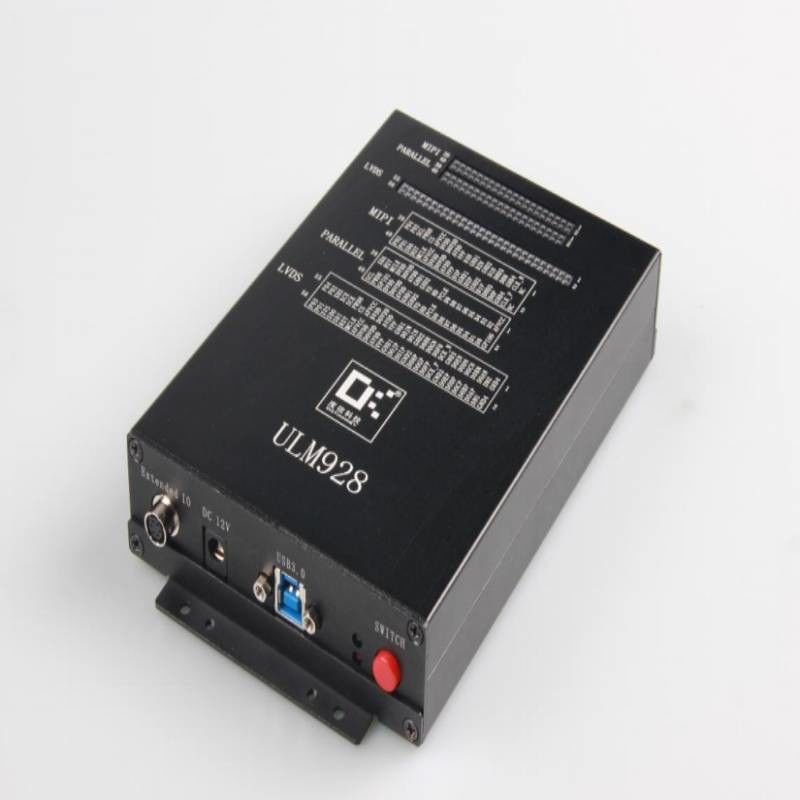

चिप पैकेजिंग परीक्षण के लिए हाई स्पीड यूएसबी इंटरफेस फ्रेम ग्रैबर

चिप पैकेजिंग परीक्षण के लिए हाई स्पीड यूएसबी इंटरफेस फ्रेम ग्रैबर

1विशेषताएं:

a.उच्च गति वाले LVDS चैनल, जो प्रति लेन 600Mbps तक डेटा बैंडविड्थ के साथ 10 लेन तक का समर्थन करते हैं।

b.उच्च गति वाले MIPI चैनल, जो प्रति लेन 1Gbps तक डेटा बैंडविड्थ के साथ 4 लेन तक का समर्थन करते हैं।

c.अल्ट्रा-हाई-स्पीड USB3.0 इंटरफ़ेस, 5Gbps तक डेटा बैंडविड्थ के साथ उपयोग करने में आसान।

घ.सटीक उपकरण स्तर पर गतिशील/स्टैंडबाय वर्तमान का पता लगाने की तकनीक। उच्च सटीकता वाला ओपन/शॉर्ट परीक्षण, चिप पैकेजिंग परीक्षण के लिए भी उपयुक्त है।

e.5-चैनल उच्च परिशुद्धता, कम शोर प्रोग्रामेबल सेंसर बिजली की आपूर्ति.

f.असाधारण कैमरा मॉड्यूल संगतता, बाजार पर अधिकांश MIPI, HISPI, DVP, SPI, और SUB-LVDS प्रारूप मॉड्यूल का समर्थन करती है।

2कार्य

a. अधिकतम PCLK आवृत्ति के साथ DVP प्रारूप मॉड्यूल परीक्षण का समर्थन कर सकता हैः 200MHz.

b.HISPI प्रारूप मॉड्यूल परीक्षण का समर्थन करता है।

c.एसपीआई प्रारूप मॉड्यूल परीक्षण का समर्थन करता है।

3विवरण:

a.फंक्शन टेस्ट बॉक्स, एक साथ HISPI, DVP, SPI और SUB_LVDS जैसे प्रारूपों में MIPI मॉड्यूल परीक्षण बोर्डों का समर्थन करता है।

b.ULM928 परिशुद्धता उपकरणों के स्तर पर वर्तमान पता लगाने की तकनीक से सुसज्जित है, जिसमें न्यूनतम संकल्प 10nA तक है,यह अधिक सटीक और सुविधाजनक सेंसर के स्टैंडबाय वर्तमान को मापने के लिए बना रहा है.

c.एएफवीसीसी, एवीडीडी, डीओवीडीडी और डीओवीडी सहित 5 स्वतंत्र उच्च परिशुद्धता और कम शोर वाले डिजिटल डीसी सेंसर पावर सप्लाई हैं, जो अधिकतम एकल-चैनल 3.3 वी/500 एमए पावर सप्लाई का समर्थन करते हैं।

d.उच्च परिशुद्धता वाले ओपन/शॉर्ट सर्किट डिटेक्शन तकनीक और 45 चैनल तक के ओपन और शॉर्ट सर्किट डिटेक्शन का समर्थन करता है। 15mA उच्च-वर्तमान ओपन और शॉर्ट सर्किट परीक्षण का समर्थन करता है।लचीला ओएस परीक्षण वोल्टेज और परीक्षण करंट सेटिंग्स परीक्षण परिणामों को वास्तविक मूल्यों के करीब बनाते हैं.

4आयाम चित्र:

1)मुख्य दृश्य:

2)ऊपर का दृश्य:

5आवेदनः

मोबाइल फोन/ऑटोमोटिव/निगरानी कैमरा, एमआईपीएल/डीवीपी/एचआईएसपीआई/एलवीडीएस।

6अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: वारंटी अवधि क्या है?

एक वर्ष की वारंटी।

प्रश्न: लीड टाइम क्या है?

एकः मानक उत्पाद 5-8 कार्य दिवसों के भीतर जहाज है।

प्रश्न: क्या आप तकनीकी सहायता प्रदान करते हैं?

एकः हाँ, हम पेशेवर तकनीकी सहायता प्रदान करते हैं, जिसमें दूरस्थ मार्गदर्शन और बिक्री के बाद सेवा शामिल है।

प्रश्न: क्या आप एक कारखाना हैं?

एकः हाँ, हम एक निर्माता हैं जो उच्च गुणवत्ता वाले छवि सेंसर परीक्षण उपकरण और कैमरा मॉड्यूल परीक्षण समाधानों में विशेषज्ञता रखते हैं।
