उत्पत्ति के प्लेस:
शेन्ज़ेन चीन
ब्रांड नाम:
Dothinkey
प्रमाणन:
CE
मॉडल संख्या:
ULM928

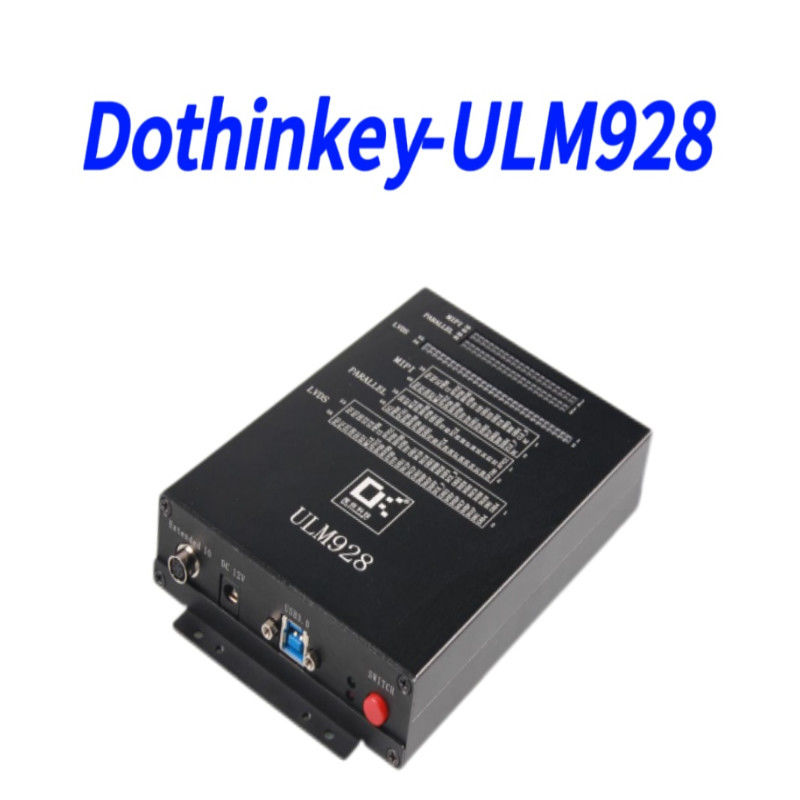

Dothinkey USB3.0 सीरीज इमेज ग्रैबर कई प्रोटोकॉल-MIPI, DVP, HISPI, LVDS, और SPI का समर्थन करता है
जीवित रहना
इमेज ग्रैबर ULM928 एक बहुमुखी परीक्षण समाधान है जिसे उच्च प्रदर्शन छवि कैप्चर और सेंसर मूल्यांकन के लिए डिज़ाइन किया गया है। इसमें एक यूएसबी 3.0 इंटरफ़ेस है, यह कई प्रोटोकॉल का समर्थन करता है,एमआईपीआई सहित, डीवीपी, एचआईएसपीआई, एलवीडीएस और एसपीआई, इसे मोबाइल, ऑटोमोटिव और निगरानी कैमरा परीक्षण के लिए आदर्श बनाते हैं।
प्रमुख विशेषताएं
उच्च गति डेटा ट्रांसफरःयूएसबी 3.0 (5Gbps) तेज छवि प्रसंस्करण सुनिश्चित करता है।
मल्टी-इंटरफेस संगतताःएमआईपीआई (4-लेन @ 1Gbps), एलवीडीएस (10-लेन @ 600Mbps), और डीवीपी (200MHz PCLK) का समर्थन करता है।
सटीक शक्ति प्रबंधन:सेंसर की आपूर्ति के लिए पांच प्रोग्राम करने योग्य कम शोर वाले पावर चैनल (3.3V/500mA तक)
उन्नत वर्तमान का पता लगानेःस्टैंडबाय और गतिशील धारा विश्लेषण के लिए उच्च संकल्प माप (10nA)
व्यापक दोष का पता लगाना:विश्वसनीय निदान के लिए अनुकूलन सीमाओं के साथ 45-चैनल ओपन/शॉर्ट परीक्षण।
लाभ
a. मजबूत सिग्नल अखंडता के साथ उच्च गति इमेजिंग के लिए अनुकूलित।
b. विविध सेंसर आवश्यकताओं को समायोजित करने के लिए लचीला बिजली वितरण (2.5V ∼ 9V) ।
c. कॉन्फ़िगर करने योग्य वोल्टेज/वर्तमान सेटिंग्स के साथ परीक्षण सटीकता में सुधार।
d.उपकरणों की व्यापक संगतता, मॉड्यूल की कुशल सत्यापन सुनिश्चित करना।
छवि और संचरण तकनीकी विनिर्देश
1)सेंसर संगतता
a.MCLK घड़ी रेंज-6MHz ~ 99MHz
b.MCLK घड़ी की सटीकता-±0.1MHz
सेंसर IO स्तर सीमा (DOVDD के बाद) -1.3V ~ 3.3V
d.LVDS बैंडविड्थ-≥600 एमबीपीएस/लेन
एलवीडीएस डेटा चैनलों की संख्या-1/2/4/8/10 लेन
एमआईपीआई बैंडविड्थ-≥1 जीबीपीएस/लेन
एमआईपीआई डेटा चैनलों की संख्या-1/2/4 लेन
h.PCLK घड़ी आवृत्ति-200 एमएचजेड
i.प्रतीक स्वरूपों का समर्थन करें-RGB565/YUV422RAW8/RAW10/RAW12
j.आरजीबी प्रारूप का समर्थन करें-RGB565
2) यूएसबी3.0 मीट्रिक
a.USB3.0 डेटा बैंडविड्थ-5Gbps
3)SENSOR I2C के तकनीकी संकेत
a.I2C संचार दर-100K/400K/1M
