उत्पत्ति के प्लेस:
शेन्ज़ेन, चीन
ब्रांड नाम:
Dothinkey
प्रमाणन:
CE
मॉडल संख्या:
TP2860

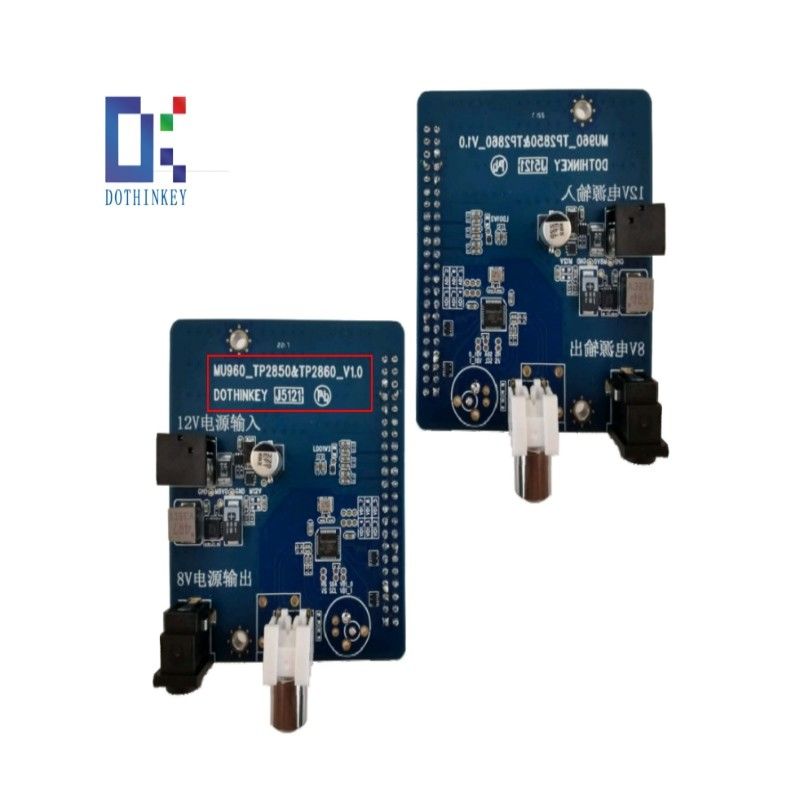

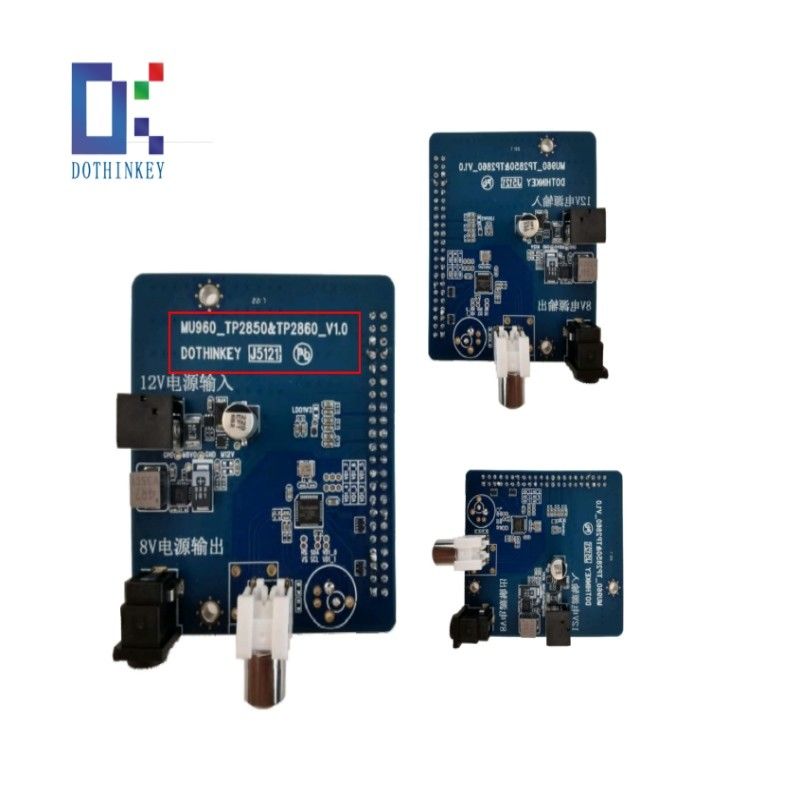

DESERIALIZER बोर्ड टीआई बोर्ड TP2860 MU960 इमेज ग्रैबर बॉक्स डिकोडिंग बोर्ड के लिए
1विशेषताएं:
1) ऑटोमोटिव मॉड्यूल डिकोडिंग समाधानों के लिए उपयुक्त एएचडी/टीवीआई प्रकार के मॉड्यूल डिकोडिंग का समर्थन करता है;
2) एमआईपीआई सिग्नल आउटपुट, ऑटोमोटिव मॉड्यूल की छवि अधिग्रहण प्राप्त करने के लिए इमेज ग्रेपर MU960/UC930 के साथ संयुक्त।
2विनिर्देश:
|
विद्युत आपूर्ति (DC पावर सप्लाई मोड) |
डीसी 12 वी/ 1 ए |
| मोटाई | 1.6 मिमी ± 0.1 मिमी |
| चौड़ा | 60 ± 0.1 मिमी |
| लम्बाई | 69 मिमी ± 0.1 मिमी |
| मॉड्यूल इंटरफ़ेस | एएचडी, टीवीआई, सीवीबीएस |
| एएचडी और टीवीआई | 720P, 960P, 1080P का समर्थन करें |
| CVBS | समर्थन 720P, 960P |
| मानक एमआईपीआई इंटरफ़ेस के साथ समर्थन छवि ग्रैपर | |
| आई2सी गति | 100KHz~400KHz |
| TP2860 IO स्तर मानक | 1.8V या 3.3V (वैकल्पिक) |
| समर्थित बिजली आपूर्ति विधि | 8V |
3. उपयोग से पहले ध्यान दें:
1) POC बिजली आपूर्ति के संबंध में: इस deserializer के POC बिजली आपूर्ति एक DC सोकेट के माध्यम से एक बाहरी 12V बिजली आपूर्ति से एक 8V काम वोल्टेज में परिवर्तित किया जाता है,तो deserializer एक अलग बाहरी 12V / 1A पावर एडाप्टर की आवश्यकता होती है.
2) deserializer चिप के बिजली की आपूर्ति के बारे मेंः इस deserializer पर TP2860 चिप तीन बाहरी बिजली स्रोतों की आवश्यकता होती है। बिजली की आपूर्ति DVDD, DOVDD,और छवि ग्रैपर का एवीडीडीडीवीडीडी को 1.2 वी पर कॉन्फ़िगर किया जाना चाहिए, डीओवीडीडी को 1.8 वी या 3.3 वी पर कॉन्फ़िगर किया जा सकता है, एवीडीडी को 3.3 वी पर कॉन्फ़िगर किया जाना चाहिए।यह सुनिश्चित करना आवश्यक है कि सभी वोल्टेज सेटिंग्स TP2860 चिप को नुकसान से बचने के लिए निर्दिष्ट सीमा से अधिक न हों.
3) इंटरफेस के संबंध में: यह deserializer 2.54 मिमी की दूरी, दो पंक्ति 44PIN पिन इंटरफेस छवि grabbers के लिए हमारी कंपनी के मानक MIPI इंटरफेस से मेल खाने के लिए आरक्षित है,और परीक्षण मॉड्यूल को जोड़ने के लिए एक आरसीए समाक्षीय कनेक्टर.
4. Deserializer बोर्ड इंटरफ़ेस विवरणः
