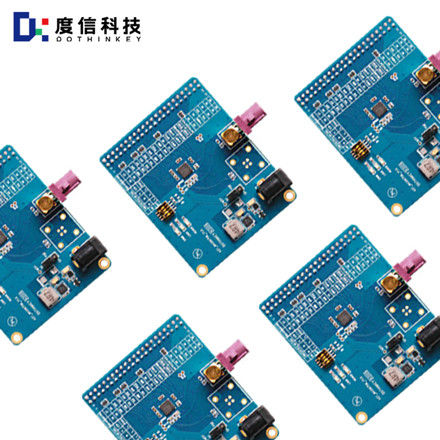

Fpd लिंक III Deserializer A27_MAX96706

Fpd लिंक iii deserializer A27_MAX96706

सेल फोन कैमरा मॉड्यूल के परीक्षण में औद्योगिक डेसेरलाइज़र बोर्ड का अनुप्रयोग।

1परीक्षण प्रक्रिया में महत्वपूर्ण भूमिका
प्रोटोकॉल रूपांतरण: सेल फोन कैमरा मॉड्यूल से उच्च गति अंतर संकेत (जैसेMIPI CSI-2 इंटरफ़ेस) को परीक्षण उपकरण द्वारा प्रसंस्करण के लिए Deserializer बोर्डों द्वारा USB या ईथरनेट संकेतों में परिवर्तित किया जाना चाहिएउदाहरण के लिए, डॉथिनकी का इमेज ग्रैबर जीक्यू4 डी/सी-पीएचवाई इंटरफेस का समर्थन करता है, जो फाइबर ऑप्टिक ट्रांसमिशन के माध्यम से सिंक्रनाइज्ड चार-कैमरा परीक्षण को सक्षम करता है।
छवि गुणवत्ता विश्लेषणः Deserializer बोर्ड RAW डेटा को प्रदर्शित करने योग्य छवि में परिवर्तित करने के बाद, परीक्षण सॉफ्टवेयर (जैसे Imatest) संकल्प, शोर, विकृति आदि जैसे मापदंडों का विश्लेषण करता है,यह सुनिश्चित करने के लिए कि मॉड्यूल आईएसओ 12233 और आईएसओ 15739 जैसे मानकों के अनुरूप है.
प्रोटोकॉल संगतता सत्यापनः नए प्रोटोकॉल (जैसे CPHY V3.0) के लिए, Deserializer बोर्डों को मॉड्यूल और होस्ट के बीच संचार स्थिरता की पुष्टि करने की आवश्यकता है।डॉथिनकी ने एफपीजीए फर्मवेयर को सीपीएचवाई एलआरटीई मोड का समर्थन करने के लिए अपग्रेड किया और उच्च आवृत्ति एलपी सिग्नल के कारण होने वाली ट्रांसमिशन समस्या को हल किया.

2. विशिष्ट परीक्षण परिदृश्य
थ्रीडी कैमरा परीक्षणः संरचित प्रकाश या ToF मॉड्यूल के लिए, Deserializer बोर्डों को लेजर ड्राइव संकेतों (जैसेवीपी20 इमेज ग्रैबर 3 डी इमेजिंग सटीकता सुनिश्चित करने के लिए एनए-स्तर फोटो करंट माप) और छवि रिसेप्शन डेटा का समर्थन करता है.
उच्च-रिज़ॉल्यूशन मॉड्यूल परीक्षणः उदाहरण के लिए, 8K रिज़ॉल्यूशन (जैसेRK3588 औद्योगिक कोर बोर्ड) मॉड्यूल के बैंडविड्थ प्रदर्शन को सत्यापित करने के लिए वास्तविक समय में 4320P वीडियो स्ट्रीम को संसाधित कर सकता है.
मल्टी-कैमरा सहयोग परीक्षणः डिस्रेलाइज़र बोर्डों को यह सुनिश्चित करने के लिए कई कैमरों से डेटा को सिंक्रोनस रूप से संसाधित करने की आवश्यकता होती है कि चित्र सिलाई या स्टीरियो विजन ठीक से काम करता है।

3. Dothinkey उत्पादों के साथ एकीकरण
इमेज ग्रैबर के साथ एकीकृत डिकोडिंग फ़ंक्शन: डॉथिनकी के इमेज ग्रैबर (जैसे UC930) में एक अंतर्निहित FPGA और ASIC चिप है, जो MIPI CSI-2 और DVP इंटरफेस के स्वचालित स्विचिंग का समर्थन करती है,और यूएसबी 3 के माध्यम से संसाधित डेटा आउटपुट करता है.0.
लचीला प्रोटोकॉल अनुकूलन: Dothinkey तेजी से FPGA तर्क को उन्नत करके विभिन्न सेंसर निर्माताओं की प्रोटोकॉल आवश्यकताओं के लिए CPHY LRTE मोड जैसे नए कार्यों को अनुकूलित करता है।

औद्योगिक Deserializer बोर्ड सेल फोन कैमरा मॉड्यूल परीक्षण का मुख्य घटक है, जिसमें प्रोटोकॉल रूपांतरण (जैसे MIPI CSI-2 से USB), डेटा डिकोडिंग (जैसेRAW से RGB) और संकेत अनुकूलन (eशोर फ़िल्टरिंग) ।

Dothinkey और अन्य विक्रेताओं लचीला प्रोटोकॉल अनुकूलन और उच्च संकल्प का समर्थन करने के लिए FPGA प्रौद्योगिकी का उपयोग,उपभोक्ता इलेक्ट्रॉनिक्स में बड़े पैमाने पर उत्पादन की जरूरतों को पूरा करने के लिए बहु-कैमरा सहयोगात्मक परीक्षणएक Deserializer बोर्ड का चयन करते समय, यह एक Deserializer बोर्ड के साथ इसी इंटरफ़ेस का चयन करने के लिए आवश्यक है,परीक्षण परिदृश्यों के अनुसार बैंडविड्थ और प्रसंस्करण क्षमता (ईउदाहरण के लिए 3 डी कैमरा, 8K वीडियो) और प्रोटोकॉल आवश्यकताएं (जैसे CPHY LRTE) ।
