डिसेरियलाइज़र बोर्ड डोथिनकी विनिर्माण

डिसेरियलाइज़र बोर्ड डोथिनकी विनिर्माण

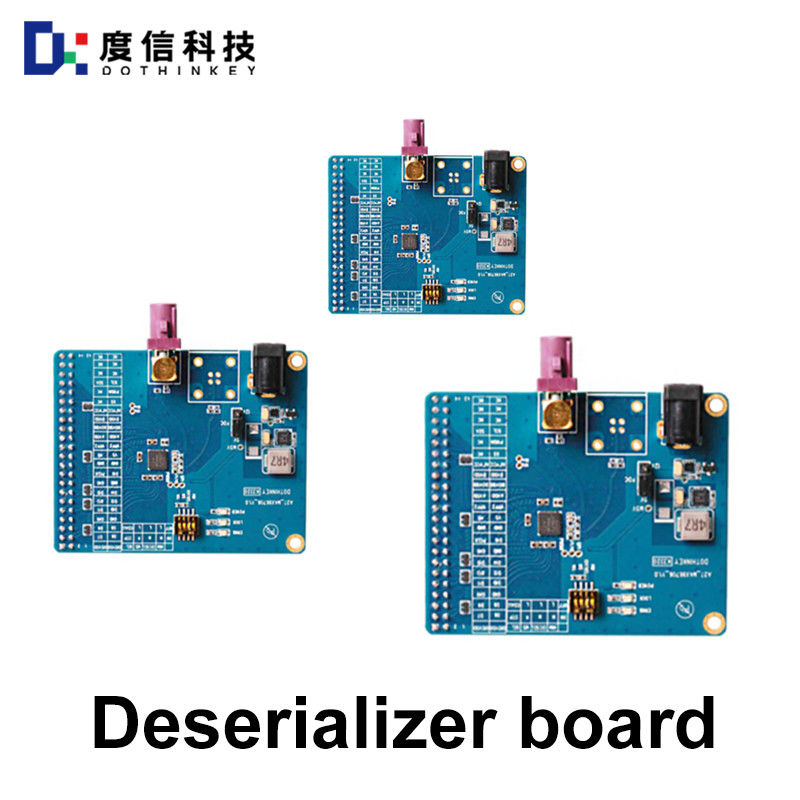

औद्योगिक Deserializer बोर्ड एक सिग्नल प्रोसेसिंग डिवाइस है, जिसका मुख्य रूप से सेंसर या कैमरों से आउटपुट कच्चे डेटा सिग्नल को हल करने योग्य छवियों या नियंत्रण आदेशों में परिवर्तित करने के लिए उपयोग किया जाता है,जो मशीन विजन के क्षेत्र में व्यापक रूप से प्रयोग किया जाता हैइसके मुख्य कार्यों में प्रोटोकॉल रूपांतरण (जैसे एमआईपीआई सीएसआई-2, एलवीडीएस), डेटा डिकोडिंग (जैसे रॉ इमेज,संपीड़ित प्रारूप) और सिग्नल कंडीशनिंग (eनिम्नलिखित तकनीकी सिद्धांतों, अनुप्रयोग परिदृश्यों और विशिष्ट मामलों की व्याख्या हैः
I. औद्योगिक Deserializer बोर्डों के तकनीकी सिद्धांत और कार्य
1सिग्नल प्रोटोकॉल विश्लेषण और रूपांतरण
इनपुट सिग्नल प्रकारः Deserializer बोर्ड आमतौर पर अंतर संकेत (जैसे MIPI CSI-2 के HS मोड) या समानांतर संकेत (जैसे DVP इंटरफ़ेस) प्राप्त करते हैं, जिसमें कच्चे छवि डेटा (जैसेRAW प्रारूप) या कैमरा मॉड्यूल से आउटपुट नियंत्रण आदेश.
प्रोटोकॉल प्रसंस्करण: उदाहरण के लिए, MIPI CSI-2 प्रोटोकॉल के लिए, Deserializer बोर्ड को अपनी स्तरित संरचना (अनुप्रयोग परत, प्रोटोकॉल परत, भौतिक परत) को संभालने की आवश्यकता है,डेटा पैकेजिंग/अनपैकेजिंग सहित, त्रुटि सुधार (उदाहरण के लिए, सीआरसी) और चैनल प्रबंधन। उदाहरण के रूप में डोथिनकी के इमेज ग्रैबर को लें, यह एफपीजीए के माध्यम से सीपीएचवाई एलआरटीई मोड का समर्थन करता है,जो समस्या को हल करता है कि पारंपरिक विशेष चिप प्रोटोकॉल संस्करण की सीमा के कारण छवियों का उत्पादन नहीं कर सकते.
आउटपुट इंटरफेसः डिकोड किए गए डेटा को USB3 के माध्यम से कंप्यूटर या होस्ट कंप्यूटर पर प्रेषित किया जाता है।0, GigE विजन या HDMI इंटरफ़ेस, जो वास्तविक समय में छवि विश्लेषण या भंडारण का समर्थन करता है।

2डेटा डिकोडिंग और छवि प्रसंस्करण
RAW छवि डिकोडिंगः कैमरा मॉड्यूल से आउटपुट RAW डेटा (जैसे बायर प्रारूप) को मानक छवि प्रारूपों (जैसे RGB,YUV) के बाद के विश्लेषण के लिए Deserializer बोर्ड के माध्यम सेउदाहरण के लिए, Dothinkey का UC930 इमेज ग्रैबर उच्च-सटीक वर्तमान का पता लगाने (न्यूनतम 10 एनए) का समर्थन करता है और यूएसबी 3.0 इंटरफ़ेस के माध्यम से संसाधित डेटा स्थानांतरित करता है।
संपीड़न प्रारूप प्रसंस्करण: कुछ Deserializer बोर्ड वास्तविक समय में एच के डिकोडिंग का समर्थन करते हैं।264, एच.265 और अन्य वीडियो एन्कोडिंग, जो उच्च-रिज़ॉल्यूशन वीडियो स्ट्रीम (जैसे 8K निगरानी) की आवश्यकता वाले परिदृश्यों के लिए उपयुक्त है।

3सिग्नल कंडीशनिंग और अनुकूलन
शोर फ़िल्टरिंगः छवि की गुणवत्ता में सुधार के लिए हार्डवेयर सर्किटरी या डिजिटल सिग्नल प्रोसेसिंग (डीएसपी) एल्गोरिदम के माध्यम से सिग्नल हस्तक्षेप को कम करें।
समय संरेखणः छवि के गलत संरेखण से बचने के लिए बहु-चैनल डेटा (जैसे, बहु-कैमरा मॉड्यूल) का सिंक्रनाइज़ ट्रांसमिशन सुनिश्चित करें।
