डीवीपी पीसीएलके एचएसवाईएनसी इमेज सेंसर बोर्ड डोथिनकी डिकोडर बोर्ड

छवि सेंसर बोर्ड A27_MAX96706

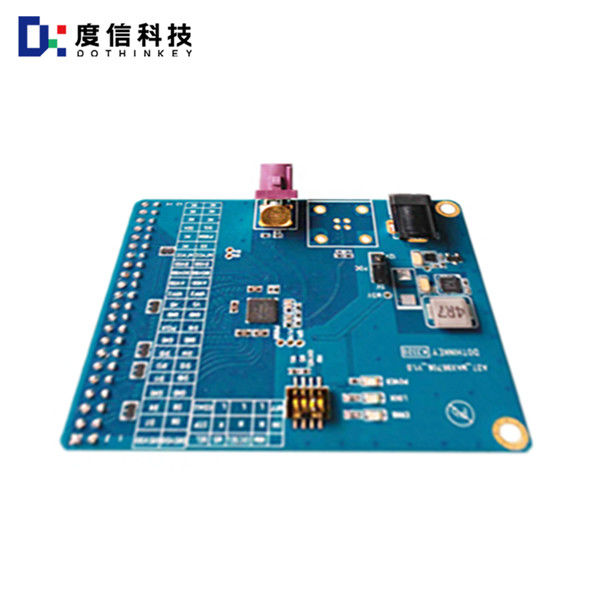

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

डीवीपी सिग्नल आउटपुट क्या है?

डीवीपी (डिजिटल वीडियो पोर्ट) समानांतर आउटपुट मोड के साथ एक पारंपरिक सेंसर आउटपुट इंटरफ़ेस है, डीवीपी इंटरफ़ेस की डेटा बिट चौड़ाई सीएमओएस स्तर के संकेतों का उपयोग करके 8बिट, 10बिट, 12बिट या 16बिट हो सकती है,और अधिकतम दर लगभग 96MHz है.अधिकतम दर लगभग 96MHz है।

डीवीपी इंटरफेस के मुख्य संकेतों में शामिल हैंः
पीसीएलके (पिक्सेल घड़ी): पिक्सेल घड़ी, प्रत्येक घड़ी एक पिक्सेल डेटा से मेल खाती है।
एचएसवाईएनसी (होरिजॉन्टल सिंक्रोनाइजेशन): लाइन सिंक्रोनाइजेशन सिग्नल, जिसका उपयोग प्रत्येक लाइन के डेटा ट्रांसमिशन को नियंत्रित करने के लिए किया जाता है।
वीएसवाईएनसी (वर्टिकल सिंक्रोनाइजेशन): फ्रेम सिंक्रोनाइजेशन सिग्नल, जिसका उपयोग प्रत्येक फ्रेम के डेटा ट्रांसमिशन को नियंत्रित करने के लिए किया जाता है।
डेटाः पिक्सेल डेटा, सटीक बिट चौड़ाई आईएसपी या बेसबैंड समर्थन पर निर्भर करती है।

डीवीपी इंटरफेस की विशेषताओं में निम्नलिखित शामिल हैंः
समानांतर आउटपुट: डीवीपी समानांतर संचरण का उपयोग करता है, जो धीमा है और कम बैंडविड्थ है।
सीएमओएस स्तर के संकेत: सीएमओएस स्तर के संकेतों का प्रयोग अंतर संकेतों के स्थान पर किया जाता है।

व्यवहार में, डीवीपी इंटरफ़ेस का उपयोग आमतौर पर छवि सेंसर और छवि प्रसंस्करण चिप (आईएसपी) को वीडियो डेटा संचरण और प्रसंस्करण के लिए जोड़ने के लिए किया जाता है। उदाहरण के लिए,आईएसपी चिप एक बाहरी घड़ी इनपुट (MCLK या XCLK) प्रदान करेगा, और सेंसर के अंदर PLL PCLK उत्पन्न करने के लिए गणना करेगा, जिसकी आवृत्ति छवि की परिमाण, फ्रेम दर और संकल्प से निर्धारित होती है।
