मल्टी फंक्शन इमेज ग्रैबर कार्ड डेसेरियलराइज़र बोर्ड

बहु-कार्यात्मक Deserializer बोर्ड

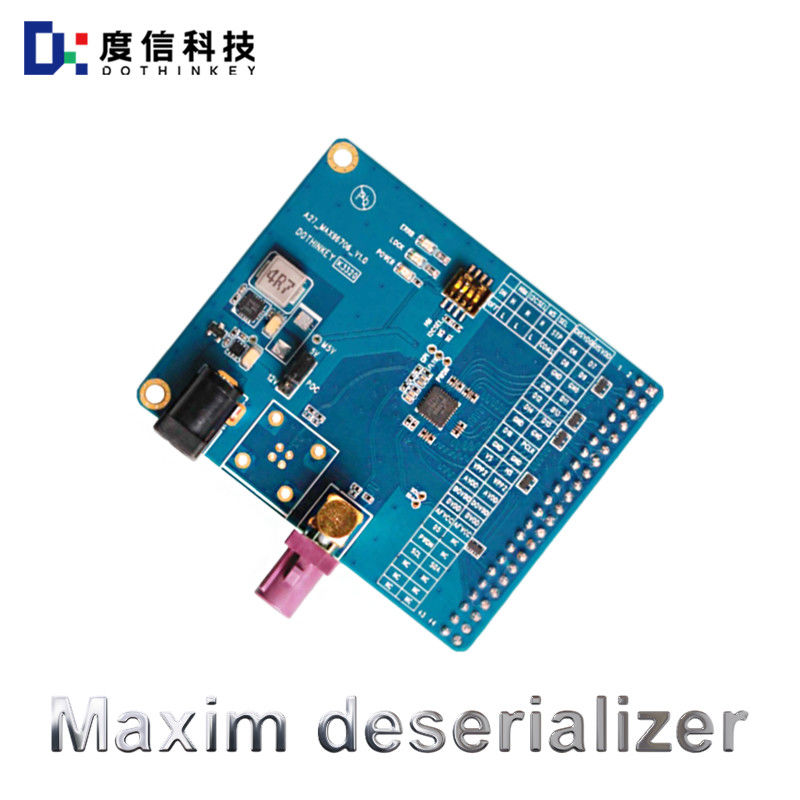

Dothinkey का A27 MAX96706 मल्टी-फंक्शन Deserializer बोर्ड

उपयोग से पहले पढ़ना होगाः

पीओसी बिजली की आपूर्ति के बारे में: यह Deserializer बोर्ड केवल एसवी और 12V दो वोल्टेज उपयोगकर्ताओं के लिए पीओसी बिजली की आपूर्ति के लिए चुनने के लिए प्रदान करता है,हमारे कारखाने डिफ़ॉल्ट सेटिंग्स के लिए हमारे कारखाने डिफ़ॉल्ट सेटिंग SV आउटपुट है, उपयोगकर्ताओं को प्रयोग से पहले परीक्षण के तहत मॉड्यूल के वोल्टेज आवश्यकता के अनुसार उपयुक्त बिजली आपूर्ति वोल्टेज का चयन करने के लिए जंपर टोपी का उपयोग करना चाहिए, कृपया जंपर टोपी सेटिंग के लिए हमसे संपर्क करें।

Deserializer बोर्ड चिप बिजली की आपूर्तिः MAX96706 इस Deserializer बोर्ड पर बाहरी बिजली की आपूर्ति (IWDVDD, AVDD, DOVDD) की जरूरत है, तीन तरह की बिजली की आपूर्ति छवि Grabber द्वारा आपूर्ति की जानी चाहिए,जिसमें से डीवीडीडी और एवीडीडी को पीए टर्मिनल में 1 पर सेट किया जाना चाहिए.8V DOVDD के अनुसार 1.8-3.3V की सीमा में सेट करने की जरूरत है, नक्शे के संचालन, आप सुनिश्चित करना चाहिए कि वोल्टेज सेटिंग्स निर्धारित सीमाओं से अधिक नहीं हैं,और कई चैनलों के वोल्टेज सेटिंग्सविभिन्न सर्किटों की वोल्टेज सेटिंग्स MAX96706 चिप को नुकसान से बचने के लिए निर्दिष्ट सीमा से अधिक नहीं होनी चाहिए।

इंटरफेस के बारे में: इस Deserializer बोर्ड ने 2X22PIN DVP इंटरफेस को आरक्षित किया है, जो DVP का समर्थन करने वाले उत्पादों की MU960 श्रृंखला के साथ टकराव के लिए समर्पित है।

MAX96706 की आधिकारिक जानकारी के अनुसार, MAX96706 का प्रयोग सिद्धांत रूप में MAX96705-MAX96711 सीरियलाइज़रों के साथ जोड़ने के लिए किया जाता है।और यह भी इंटरैक्टिव संचालन को लागू करने के लिए अन्य जीएमएसएल सीरियल के साथ इस्तेमाल किया जा सकता है, लेकिन इस समय उपयोग से पहले कुछ प्रतिबंधों पर ध्यान दिया जाना चाहिए,उपयोगकर्ताओं को MAXM समकक्षों की आधिकारिक DATASHEET आवश्यकताओं और QA युक्तियों की आधिकारिक वेबसाइट का सावधानीपूर्वक पालन करना चाहिए. डिजाइन.

प्रत्येक बार जब Deserializer बोर्ड के DIP स्विच सेट किए जाते हैं, तो वर्तमान सेटिंग को प्रभावी बनाने के लिए बोर्ड को फिर से चालू करने की आवश्यकता होती है।
