उत्पत्ति के प्लेस:
शेन्ज़ेन चीन
ब्रांड नाम:
Dothinkey
प्रमाणन:
CE
मॉडल संख्या:

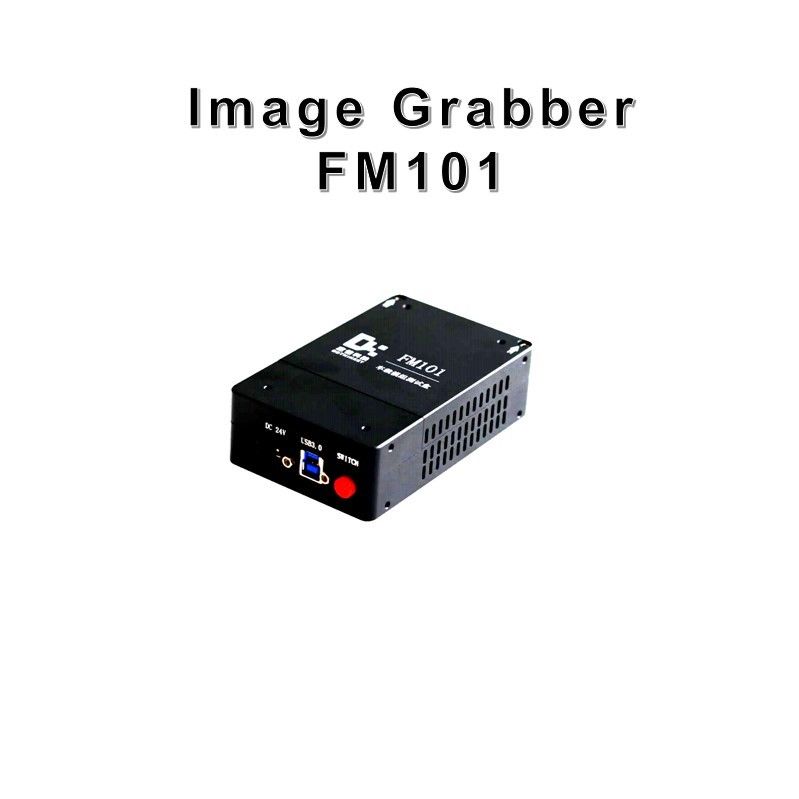

FM101
5Gbps ऑटोमोटिव इमेजिंगः आंतरिक कैलिब्रेशन और एए टेस्ट समाधान
FM101 ऑटोमोटिव मॉड्यूल परीक्षण प्रणाली की विशेषताएं
एकल-कैमरा परीक्षण समाधान
दोनों FAKRA समाक्षीय (एकल अंत) और एसटीपी अंतरण इंटरफेस का समर्थन करता है
विशेष रूप से ऑटोमोबाइल कैमरा मॉड्यूल सत्यापन के लिए डिज़ाइन किया गया
व्यापक निगरानी एवं निदान
वास्तविक समय में विद्युत खपत की निगरानी
फ्रेम दर माप और विश्लेषण
विस्तृत त्रुटि रिपोर्टिंगः
• फ्रेम त्रुटियां
• लिंक त्रुटियां
• डिकोडिंग त्रुटियां
उन्नत छवि और पावर प्रबंधन
पूर्ण-छवि कैप्चर और भंडारण क्षमता
एकीकृत पावर-ओवर-कोएक्स (पीओसी) समर्थनः
• बिजली आपूर्ति वितरण
• वोल्टेज माप
वाहन प्रकाश मॉड्यूल के लिए समर्पित एलईडी बिजली आपूर्ति
लचीला विन्यास विकल्प
चयन योग्य डिस्कॉपिंग समाधान
प्रमुख ऑटोमोटिव मानकों के साथ संगत:
• मैक्सिम सीरियलकरण
• टीआई सीरियलाइजेशन
बाजार में उपलब्ध अधिकांश सीरियल मॉड्यूल का समर्थन करता है
प्रोग्रामेबल पावर सप्लाई रेंज और सटीकता
| प्रोग्रामेबल पावर सप्लाई रेंज और सटीकता | |||||||
| नहर | आउटपुट वोल्टेज रेंज | आगे बढ़ो | नो लोड आउटपुट वोल्टेज की सटीकता | अधिकतम आउटपुट करंट | वर्तमान अधिग्रहण संकल्प | वर्तमान अधिग्रहण सटीकता | पीओसी वोल्टेज अधिग्रहण सटीकता |
| CH1 CH2 |
0.8V-18V | 0.1V | 0.8V-6V :±60mV 6V-18V :± 1% |
1 ए | 0.1mA | 0-0.05A :±1.5mA 0.05A-1A :± 1% |
0.8V-6V :±60mV 6V-18V :± 1% |
इंटरफेस फ़ंक्शन विवरण
| 1 | पावर आउटपुट इंटरफ़ेस | कोई भी बाहरी बिजली आपूर्ति उपकरण अनुमति नहीं है! इसका उपयोग बाहरी मॉड्यूल की पूरक प्रकाश व्यवस्था को बिजली प्रदान करने के लिए किया जाता है, जो पीओसी बिजली आपूर्ति से स्वतंत्र है, और जुड़ा हुआ है।तार टर्मिनल का पिन अंतर 3 है.81 मिमी |
| 2 | कैमरा मॉड्यूल इंटरफ़ेस A | डिफ़ॉल्ट मानक विन्यासः समाक्षीय इंटरफ़ेस (COAX), FAKRA कनेक्टर, Z-आकार का मूर्खप्रूफ इंटरफ़ेस, एक्वा ब्लू |
| 3 | कैमरा मॉड्यूल इंटरफेस B | अंतर इंटरफ़ेस (STP), केवल तैयार उत्पाद आरक्षित है। अनुशंसित मॉडलः D4S20G-400A5-Z, पानी नीला (Z) प्रकार मूर्खप्रूफ इंटरफ़ेस |
| 4 | सूचक प्रकाश | लालः शक्ति सूचक प्रकाश हराः संकेत सूचक प्रकाश |
| 5 | परीक्षण बॉक्स पावर सप्लाई इंटरफ़ेस | परीक्षण बॉक्स के लिए एक समर्पित DC 24V/2.5A बिजली आपूर्ति इंटरफ़ेस, जिसका उपयोग परीक्षण बॉक्स के लिए कार्य शक्ति प्रदान करने के लिए किया जाता है |
| 6 | यूएसबी3.0 इंटरफ़ेस | USB3.0 संचार इंटरफ़ेस |
| 7 | स्विच करें | परीक्षण बॉक्स पावर ऑन/ऑफ स्विच |
