उत्पत्ति के प्लेस:
शेन्ज़ेन चीन
ब्रांड नाम:
Dothinkey
प्रमाणन:
CE
मॉडल संख्या:

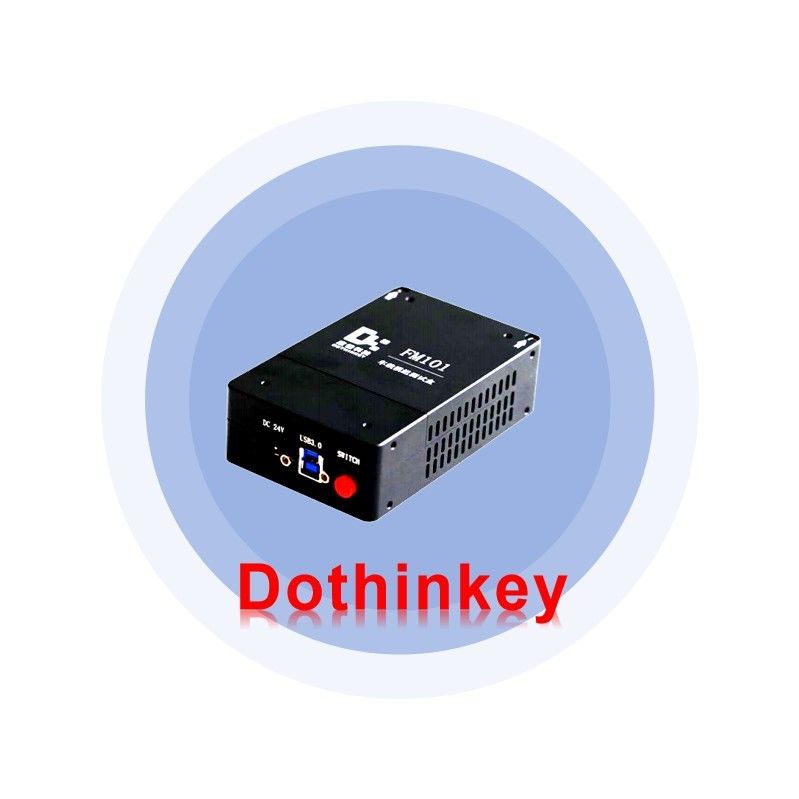

FM101
5Gbps इमेज ट्रांसमिशन रेट एप्लीकेशन फॉर ऑटोमोटिव माउंटेड इंटरनल पैरामीटर कैलिब्रेशन/एए टेस्ट
1MAXIM/TI सीरियलाइज़र समाधान के वाहन-माउंटेड मॉड्यूल और FM101 के बीच कनेक्शन का स्केमैटिक आरेख
2.इंटरफेस वितरण चित्र
3.इंटरफेस फंक्शन विवरण
| 1 | पावर आउटपुट इंटरफ़ेस | कोई भी बाहरी बिजली आपूर्ति उपकरण अनुमति नहीं है! इसका उपयोग बाहरी मॉड्यूल की पूरक प्रकाश व्यवस्था को बिजली प्रदान करने के लिए किया जाता है, जो पीओसी बिजली आपूर्ति से स्वतंत्र है, और जुड़ा हुआ है।तार टर्मिनल का पिन अंतर 3 है.81 मिमी |
| 2 | कैमरा मॉड्यूल इंटरफ़ेस A | डिफ़ॉल्ट मानक विन्यासः समाक्षीय इंटरफ़ेस (COAX), FAKRA कनेक्टर, Z-आकार का मूर्खप्रूफ इंटरफ़ेस, एक्वा ब्लू |
| 3 | कैमरा मॉड्यूल इंटरफेस B | अंतर इंटरफ़ेस (STP), केवल तैयार उत्पाद आरक्षित है। अनुशंसित मॉडलः D4S20G-400A5-Z, पानी नीला (Z) प्रकार मूर्खप्रूफ इंटरफ़ेस |
| 4 | सूचक प्रकाश | लालः शक्ति सूचक प्रकाश हराः संकेत सूचक प्रकाश |
| 5 | परीक्षण बॉक्स पावर सप्लाई इंटरफ़ेस | परीक्षण बॉक्स के लिए एक समर्पित DC 24V/2.5A बिजली आपूर्ति इंटरफ़ेस, जिसका उपयोग परीक्षण बॉक्स के लिए कार्य शक्ति प्रदान करने के लिए किया जाता है |
| 6 | यूएसबी3.0 इंटरफ़ेस | USB3.0 संचार इंटरफ़ेस |
| 7 | स्विच करें | परीक्षण बॉक्स पावर ऑन/ऑफ स्विच |
